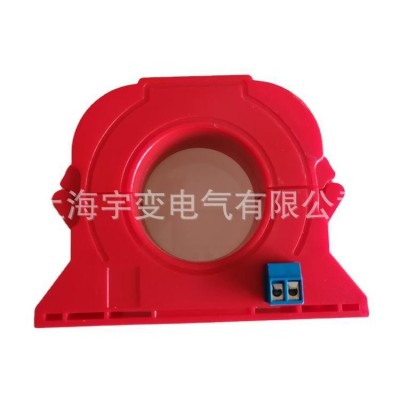

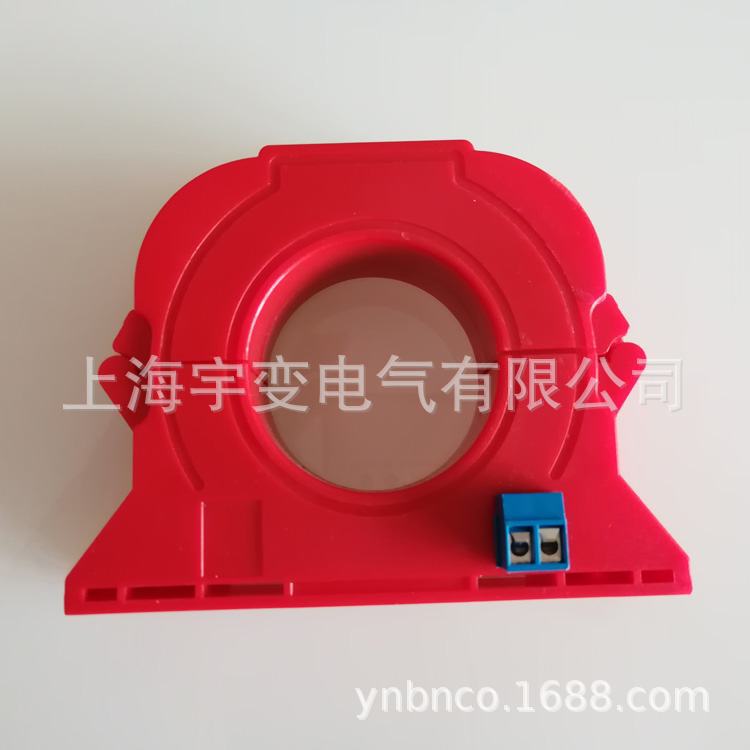

- o CTK系列型圆零序互感器
- o 产品简述：
- o CTK系列零序互感器，专为采集零序电流信号而设计。零序电流为mA级，且必须用于穿芯方式，对平衡特性和线性要求较高。
- o 本系列产品测量范围宽，额定一次电流范围：100mA~5A额定二次电流范围：0~0.25mA，优异先进的制作工艺流程。保证了其准确度等级，可靠性等技术要求，本系列产品满足GB-14287.2-2005和GB14287.2-2014的要求。
- o 产品特点：
- o 1、穿芯结构、阻燃性环氧树脂浇注、稳定性好。
- o 2、采用高导磁镍钢或纳米晶，线性度好、灵敏度高
- o 3、优异的平衡特性、并具有极强的抗电磁场干扰能力
- o 应用:
电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护等
性能指标
|
电气参数 |
|
机械参数 |
||
|
工作频率 |
50~400Hz |
外壳 |
ABS，阻燃等级94-V0 |
|
|
额定输出 |
10mA~5A |
骨架 |
PBT |
|
|
测量范围 |
10%In~130%In |
铁芯 |
镍刚或纳米晶 |
|
|
额定输出 |
0~1v(A或)0~0.25mA |
内部结构 |
环保型环氧树脂浇注 |
|
|
比值差 |
≤±0.1% |
施工方案 |
螺丝固定 |
|
|
想为差 |
≤±10分 |
工作温度 |
-25℃~ +75℃ |
|
|
介质强度 |
2.5KV/1mA/1min |
环境湿度 |
≤85% |
|
|
绝缘电阻 |
DC500V/1000MΩ /min |
|
接线方式 |
端子型/屏蔽绞线1.5米
|
