IC+ID双频读卡模块，它集成高性能读卡射频电路及天线，同时支持wiegand26，wiegand34和Uart数据输出协议。

l       电压   DC 3.3-5.5V

l       电流        50mA（最大电流），待机电流：40mA

l       支持   125kHZ 和13.56MHZ卡片的读取

l       接口 wiegand ,UART

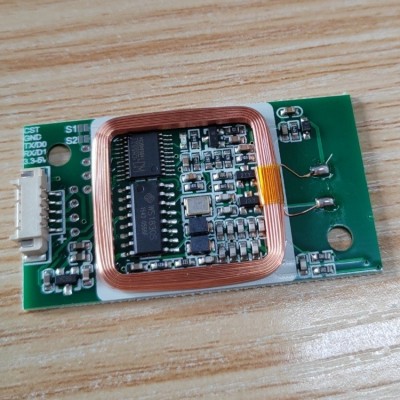

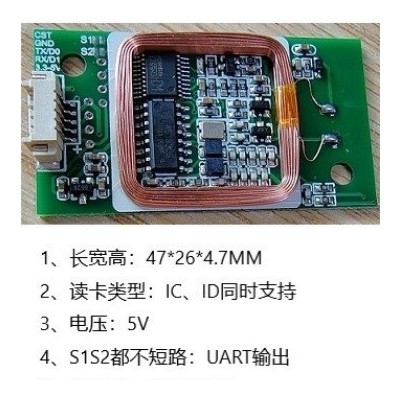

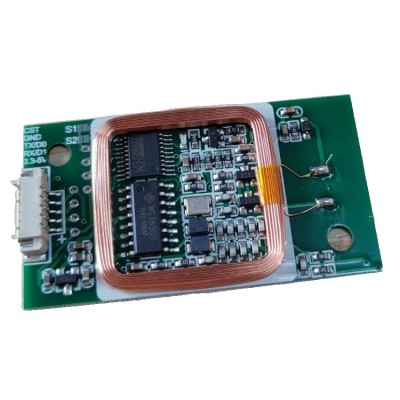

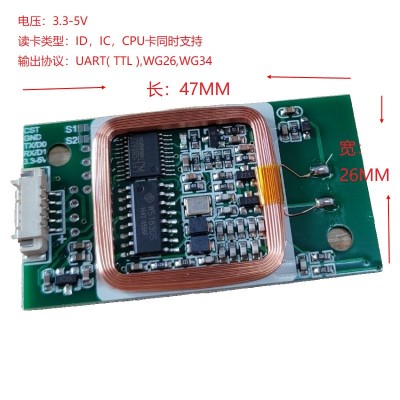

l       小体积   47mm（长）*26mm（宽）*5mm（厚） (含天线) 方便嵌入

l       工业级产品 -40到+85度的环境都能正常工作



.





l       考勤指纹读卡模块

l       门禁对讲读卡模块

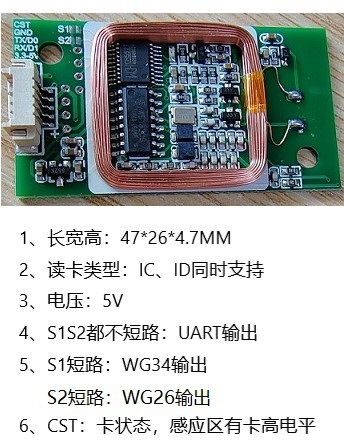

5v D1 D0/TXD GND CST

   电源   DC 5V 供电， 选择线性电源可以获得更好的读卡效果

   D1      WG输出DATA1,DATA0

   D0/TXD    WG输出的DATA0或Uart 模块该脚为串口数据输出端

   CST       卡状态，卡在感应区高电平



Uart 接口输出介绍：

波特率：9600

数据头	长度	卡片类型	卡号数据	BCC校验	数据结尾
0x02	0x09	0x01	SN0~SN3	除数据头尾外的其它数据的异或运算	0x03

其中卡片类型有：

0x02  EM4100

0x01  MIFARE 1K

0x03  MIFARE 4K

0x20  二代证

0x61  超级SIM卡



例如：串口工具接收到的数据为02 09 02 04 2E 53 82 F0 03则

第1个字节  0x02 表示数据开始。

第2个字节  0x09 表示整条数据长度为9个字节，包括数据开始和数据结束。

第3个字节  0x02 表示该卡片类型为EM4100。

第4个字节到第7个字节(0x04 0x2E 0x53 0x82)这4个字节表示读取到的卡号。

第8个字节  0xF0 表示第2个字节到第7个字节的BCC校验。

第9个字节  0x03 表示数据结束。
