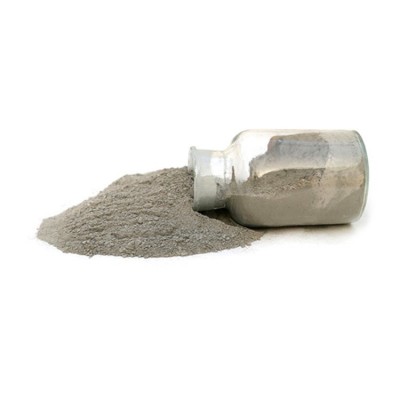

聚合物水泥注浆料
一、产品简介
聚合物水泥注浆料是一种以高强度水泥、高分子聚合物、多元矿物质材料为主要改性组分的灌浆材料，具有流动性好、微膨胀、有一定塑性和韧性。与混凝土粘结力强。防腐耐久的特点，适用于混凝土结构裂缝宽度大于3mm以上裂缝的灌注修补及外包钢加固等。
二、性能指标GB 50728—2011《工程加固材料安全性鉴定技术规范》
|
检验项目 |
性能指标 |
|
|
流动度（mm） |
初始值 |
≥400 |
|
30min保留率（%） |
≥360 |
|
|
塑向膨胀率 |
3h（%） |
≥0.10 |
|
24h与3h之差值（%） |
≥0.05 |
|
|
抗压强度（mpa） |
3d |
≥30 |
|
7d |
≥50 |
|
|
28d |
≥75 |
|
|
抗折强度（mpa） |
7d |
≥5 |
|
28d |
≥8 |
|
|
劈裂抗拉强度（mpa） |
7d |
≥4 |
|
28d |
≥5 |
|
|
泌水率（%） |
0 |
0 |
|
与混凝土的正拉 粘结强度（mpa） |
28d |
≥1.6，且为混凝土内聚破坏 |
三、施工工艺
◆预处理：用压缩空气将混凝土裂缝中的灰渣、污染物吹出。
◆埋设灌浆管：沿裂缝长度方向每500mm左右埋设一个灌浆管。
◆封灌：用无机快速封堵材料或将裂缝表面全部封闭。
◆试压：将灌浆管封闭，用0.2-0.3mpa压力做压水或压气试验，观察封缝是否密实，并保持混凝土裂缝面潮湿但缝内无积水。
◆配料：聚合物水泥注浆料的质量配比为：水：料=30-33%。采用强制式搅拌机或改装的冲击电钻进行搅拌，搅拌均匀后使用。拌制好的浆料应色泽均匀，无粉团、沉淀、花白粉、泌水等。且流动度符合注浆稠度要求。注浆料配置后，应立即使用，以免凝固。
◆注浆：将拌好的注浆料装入专用压力注浆罐，采用0.3mpa左右的压力将浆料连续注入裂缝。竖向裂缝应逐个从上而下一个个灌浆咀注浆，注满的灌浆咀立即封闭。注浆过程应注意排除裂缝中的空气，最后一个注浆灌为排气孔，不得堵死，以免影响空气排放。
◆养护：注浆结束后，注浆部位应维持水保护7d以上。
四、包装储存
◆采用复合编织袋包装，净重50公斤/袋，保质期6个月；
◆须储存于干燥
◆通风的室内，包装袋密封，注意防潮、防冻。
