| 类型 | 深井潜水泵 |
|---|---|
| 流量 | 20（m3/h） |
| 扬程 | 25m |
| 品牌 | 鼎鑫 |
| 型号 | QYW20-25 |
| 加工定制 | 是 |

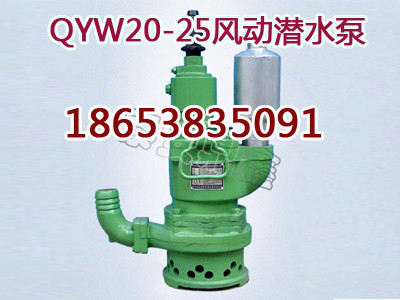

QYW20-25风动排污排沙潜水泵，叶片式潜水泵技术参数
qyw系列风动潜水泵,qyw风动潜水泵厂家,qyw气动潜水泵,qyw潜水泵,qyw型风动潜水泵
QYW20-25风动污水潜水泵总体结构简单，外形美观、体积小重量轻，移动拆装维护保养方便；水泵运行平稳、流量大，实际扬程高；叶轮和泵体无配合间隙，排水排污能力强；起动、停止迅速，并有过载保护作用，不会因过载而发生故障。风动潜水泵不受电源、潮湿、粉尘等条件限制，特别是易爆易燃，震动、高温……恶劣工况场合有着电动潜水泵不可替代的安全性和可靠性。在含有瓦斯与煤尘的作业面及其它场合使用**安全可靠。
一、QYW20-25风动污水潜水泵产品适用范围
QYW20-25风动污水潜水泵主要适用于矿山开拓、掘井巷道、竖井井筒及化工、油轮、造船等各种易燃易爆恶劣工况现场，有压缩空气作动力的施工排水作业。
二、QYW20-25风动污水潜水泵主要技术参数
扬程：25-10M
流量：10-20m3/h
转速：3000r/min
使用气压：0.3-0.5兆帕
耗气量：1.5m3/min
总重量：10公斤
三、QYW20-25风动污水潜水泵结构及工作原理
QYW20-25风动污水潜水泵由风动马达、水泵、油雾器、管接头和消声器五个部分组成。
1.风动马达部分：
由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。
2.水泵部分：
由泵体、叶轮、泵座等组成。叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。
3.油雾器部分：
由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。
4.管接头部分：
由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。
5.消声器部分：
消声器是由钢板冲压焊接而成，装在排气口处。
