杭州现代仪器仪表有限公司

往复单元	活塞泵
材质	不锈钢
驱动方式	气动
性能	高压
用途	增压泵
输送介质	清水泵
叶轮数目	单级
泵轴位置	边立式
叶轮结构	半开式叶轮
叶轮吸入方式	单吸式
汽蚀余量	1（m）
吸入口径	2（mm）
排出口径	3（mm）
重量	4（kg）
电压	5（V）
功率	6（kw）
规格	M170
品牌	气液增压泵
型号	M170

气液增压泵是由我公司引进国外技术自主研发的产品，其原理是利用大面积活塞的低气压产生小面积活塞的高液压。



 气液增压泵分为四大类：

M、MD、M**-2、M**-3系列气液增压泵驱动活塞直径为80mm

L系列气液增压泵驱动活塞直径为100mm

S、SD系列气液增压泵驱动活塞直径为125mm

G、GD、G-2系列气液增压泵驱动活塞直径为160mm



M系列气液增压泵

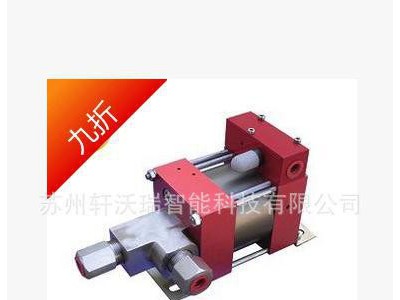

M系列实物图片	M系列结构图

系列气液增压泵采用内置式单气控两位四通阀实现泵的自动往复运动，该系列产品为我公司消化吸收国外同类型产品后按照我国标准设计制造的产品。气驱部分全部采用铝合金并氧化处理，泵头根据介质不同可选用碳钢或不锈钢。    该系列气液增压泵产品的驱动活塞直径为80mm，使用气压≤8bar。该系列泵具有以下特点：    ◆重量轻，携带方便        ◆流量大、压力范围广        ◆易于控制，手动控制到自动控制均可实现    ◆适用于绝大部分液体    ◆无需用电，可用于危险场合  ◆易于维护



型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
M4	4:1	32	464	15.36	G3/8	NPT 1	NPT 1/2	4.8
M10	10:1	80	1160	7.15	G3/8	NPT 3/4	NPT 1/2	4.3
M16	16:1	128	1856	4.59	G3/8	NPT 1/2	NPT 1/2	4.2
M30	30:1	240	3480	2.53	G3/8	NPT 1/2	NPT 3/8	4.2
M44	44:1	352	5104	1.41	G3/8	NPT 3/8	NPT 3/8	4.1
M64	64:1	512	7424	0.95	G3/8	NPT 3/8	NPT 3/8	4.1
M100	100:1	800	11600	0.64	G3/8	NPT 3/8	NPT 3/8	4.1
M170	170:1	1360	19720	0.37	G3/8	NPT 3/8	M14*1.5	4.1



    *增压比为驱动活塞面积/液压柱塞面积    *出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及**大允许值)    *流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量    *液泵运行所需的**小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力 MD系列气液增压泵



MD系列实物图片	MD系列结构图



    MD系列气液增压泵为单驱动头双作用泵，其特性同M系列泵相同，但与同规格M系列气液增压泵相比，脉冲小且其流量比M系列单作用泵提高50%。

型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
MD30	30:1	240	3480	4.09	G3/8	NPT 1/2	NPT 3/8	5.1
MD44	44:1	352	5104	2.42	G3/8	NPT 3/8	NPT 3/8	5.1
MD64	64:1	512	7424	1.68	G3/8	NPT 3/8	NPT 3/8	5.1
MD100	100:1	800	11600	1.01	G3/8	NPT 3/8	NPT 3/8	5.1
MD170	170:1	1360	19720	0.59	G3/8	NPT 3/8	M14*1.5	5.1

    *增压比为驱动活塞面积/液压柱塞面积    *出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及**大允许值)    *流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量    *液泵运行所需的**小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力 M**-2系列气液增压泵



M**-2系列实物图片	M**-2系列结构图



    M**-2系列气液增压泵为单作用双驱动头增压泵，与M系列泵相比，它能够在相同空气驱动压力下产生双倍的输出压力。 M**-3系列气液增压泵



M**-3系列实物图片	M**-3系列 结构图



    M**-3系列气液增压泵为单作用三驱动头增压泵，与M系列泵相比，它能够在相同空气驱动压力下产生3倍的输出压力。

型号	增压比	出口压力		流量L/min	接口尺寸			净重Kg
		bar	psi		驱动口	入口	出口
M100-2	200:1	1600	23200	0.41	G3/8	NPT 1/4	M14*1.5	6.1
M170-2	340:1	2720	39440	0.23	G3/8	NPT 1/4	M14*1.5	6.1
M100-3	300:1	2400	34800	0.26	G3/8	NPT 1/4	M14*1.5	7.1
M170-3	510:1	4080	59160	0.13	G3/8	NPT 1/4	M14*1.5	7.1

    *增压比为驱动活塞面积/液压柱塞面积    *出口压力为空气驱动压力为8bar(116psi)时的静态出口压力(估算值及**大允许值)    *流量为在空气驱动压力为6bar(87psi)，出口压力为0时液泵的近似流量    *液泵运行所需的**小驱动压力为3bar(43.5psi)，依据特定的压力比达到一定的输出压力



气液增压泵产品特点及应用： 产品特点如下：⊙输出压力高：**大液体输出压力可高达400Mpa。⊙适用范围广：工作介质可为液压油、水及大部分化学腐蚀性液体，而且可靠性高，免维护和寿命长。⊙输出范围广：对所有型号泵仅需较小气压**能平稳工作,此时获得**小的流量，调节进气量后可获得不同的流量。⊙应用灵活：选用不同型号的泵，可获得不同的压力区域。⊙易于调节：在泵的压力范围内，调节调节阀从而调节输入气压，输出液压相应得到无级调整。自动保压：无论何种原因造成保压回路压力下降，赛思特泵将自动启动，补充泄漏压力，保持回路压力恒定。⊙操作安全：采用气体驱动，无电弧及火花，可在危险场所使用。⊙维护简单：与其它的气驱泵比较，赛思特泵可完成同样的工作，但其零件及密封少，维护更简单。⊙性价比高：赛思特气液增压泵是一种柱塞泵，工作时，赛思特气液增压泵迅速往复工作，随着输出压力的增高，泵的往复减慢直至停止，此时，泵输出的压力恒定，能量消耗**低，各部件停止运动。 典型应用如下：◆ 阀门、管件、压力容器等提供静态和爆破测试◆ 汽车制动系统及喷油嘴测试。◆ 建材试验机的水压试验。◆ 向管道或反应釜中注射化学试剂。◆ 制冷剂的罐装◆ 夹紧、成形、钻孔、剪切、冲压等设备的动力◆ 大型压力机过载保护模具缓冲及托起动力◆ 钢筋连接器的动力◆ 航空航天附件静态及动态测试◆ 仪器仪表的性能测试及校定◆ 高压清洗及水切割设备的水喷射◆ 在危险区域输送流体◆ 机械设备的润滑系统注油◆ 阀门测试时夹紧动力◆ 轴套缸套的压进，压出动力

◆ 控制地面安全阀与地下安全阀

     另外亦可以把增压泵作为一个气动元件，配以阀门、管路、压力表等做成一个可控制的成套系统，具体详见气体增压系统（综合）和液体增压系统（综合）或咨询本站客服电话，欢迎您的来电。
