产品名称	多功能水泵控制阀
牌号	多功能水泵控制阀
产地/厂家	浙江金钛泵阀制造有限公司
用途级别	防止介质倒流，水锤及噪音
品牌	金钛阀门
型号	JD745X(DS101X)



安装方便，质量保证，指定由中国泵阀之乡—瓯北，【金钛水力阀】厂家，专业生产制造，技术合理、价格优惠、是配水管道系统用阀优选产品。

//www.goepe.com/apollo/prodetail-jintifamen-7088822.html

多功能水泵控制阀的用途

多功能水泵控制阀主要安装在市政、消防、建筑、石化、钢铁、治金、石油、化工、煤气、食品、医院、电站、核电等领域的取水、送水、潜水、污水泵防及石油、化工流体的输送系统中，该阀有电动阀、逆止阀、止回阀和水锤消除器三种设备的功能于一体，有效提高系统安全可靠型，满足系统自动化控制要求。

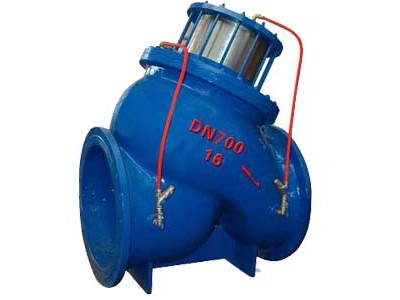

JD745X多功能水泵控制阀

多功能水泵控制阀是一种新型水力控制阀门，该阀可代替电动蝶阀、闸阀、止回阀和水锤消除消除器三种装置。它能自动实现开泵时的缓开或停泵时的缓闭，无需任何电动控制，也无需任何电器控制，也无需油压装置。

多功能水泵控制阀工作原理

1、 水泵启动前，阀门出口端压力作用在主阀板上，阀门处于关闭状态，阀门处于关闭位置，同时膜片控制器的上腔连通压力水，下腔与阀门进口端的低压想通。

2、 水泵启动后，阀门进口压力逐渐升高，同时压力水通过阀门进口端的连接管，缓慢进入膜片，控制下腔实现主阀版的缓慢开启，开启时速度可通过控制阀进行调节。

3、 水泵停机时，阀门进口的压力降低，当接近零流量时，主阀板在自身重力作用下迅速关闭。因阀门进口端压力降低，阀门出口端的压力水通过连接管进入膜片控制器上腔，下腔水通过阀门进口端的连接管压回至阀门进口端，缓闭阀板缓慢关闭，慢关时间可以通过控制阀进行调节，主阀板的速闭和缓闭阀板的缓闭符合两阶段关闭规律，能有效消除水锤。

多功能水泵控制阀的特点

1、 消除水锤效果好：将缓开、速闭、缓闭消除水锤水锤的技术原理一体化，防止开泵水锤和停泵水锤产生。

2、 操作方便：只需操作水泵电机供启闭按钮、阀门即按照水泵操作规程实现自动关闭。

3、 节能效果好：阀体采用全通倒流线性直流式设计，压力损失小，流量大，其体积小、重量轻、运行可靠。

多功能水泵控制阀的功能

多功能水泵控制阀安装在水泵出口端或顺序实现缓慢开启、全开、速闭、缓闭等功能。用于高层建筑给水系统和其它给水系统的水泵出口管道上，防止和减弱水泵启闭是管线的水锤、水击、防止水倒流保护水泵，维护管道安全。

多功能水泵控制阀的优点

1、 无需操作控制，利用水泵启停时阀门前后的水压差做为控制动力，具有水泵的启闭、自动启闭的功能。

2、 阀门启必动作过程能有效的防止水锤压力波升高而产生的事故，据现场使用情况调查和实测，停泵水锤压力，峰值均在工作压力的1.3倍以内。

3、 无需现场调试，使用工矿范围广。

4、 基本无需维修，由于一阀代替几阀，维护维修工作量大大减少。

5、 主力损失小，采用流线型、宽阀体设计，阻力损失比国外同类产品降低50%以上.。

多功能水泵控制阀

【多功能水泵控制阀不同阀件的功能】多功能水泵控制阀同时具有闸阀、逆止阀、水锤消除器三种阀件，这三种阀件在水泵的运行过程中分别起着不同作用

基本简介

【多功能水泵控制阀】由主阀和调节阀及接管系统组成，主阀控制室为膜片和活塞式的双控制室结构，控制室比一般水力控制阀增加了对主阀的控制功能，实现了对水泵出口的缓慢开启，全开、缓闭、截至多功能控制、实现了一个阀门、一次调节对水泵出口的多功能水泵控制阀，本产品用于高层建筑、给水系统和其它给水系统的水泵出口管路上。防止和减弱水泵启闭时，管线的水锤水击，防止水倒流保护水泵，维护管路安全，隔膜式阀门性能可靠，强度高，动作平稳，使用于口径450以下的管道，450口径以上的管道建议使用活塞式产品。

【多功能水泵控制阀】广泛用于高层建筑、生活区等供水系统的官网系统的水池、水塔等设施的液面高度控制，为了使用水泵运行的自动化、简化管理、提高可靠性、人们用水力阀门和电动阀门，取代手动阀门。对单体阀门进行双数自闭阀门的新型阀门。

基本功能

【闸阀】

闸阀平时是处于关闭状态，水泵启动时闸阀慢慢打开、水泵停机时闸阀先快速闭合，到了一定程度在慢慢闭合。水泵在零流量时轴功率最小，一般仅为设计轴功率的30%。闸阀的另一个功能是当闸阀关闭时可以为安装在闸阀与水泵之间的逆止阀等阀件和水泵提供安全的检修条件，防止压水管的水回流。

【逆止阀】

逆止阀能防止突然断电时所造成的水流的流向改变，防止倒流。逆止阀的突然关闭易产生水锤现象。在水泵的几何杨程高度较大时，严重的水锤瞬间高压会导致管道破裂，发生严重的生产事故。

【水锤消除器】

水锤消除器能在无需组织流体流动的情况下有效的消除各类流体在传输系统可能产生的水外锤和浪涌发生的不规则水击波和震荡，从而达到消除具有破坏型冲击波，起到保护的目的。所以为了防止水锤对输水管的破坏方法，往往在水泵的压水管上安装水锤消除器。

【构造原理】

工作原理

（1） 停泵状态，阀瓣在出口端及隔膜上腔静压作用下全部关闭

（2） 水泵启动时，水压从庞统管传入下腔，主阀瓣及缓闭阀瓣在静口端及下腔水压作用下，缓慢开启。

（3） 在静水端压力作用下，阀瓣上升到最大开口状态，开口高度由流量决定

（4） 停泵瞬间流量及压力突然降低，主阀瓣在重力的作用下开始向下滑落，

（5） 当流量接近零时，主阀被关闭，主阀瓣上没有泄流孔及减弱水锤冲击力，主阀瓣上下形成压力差。阀门出口水压从旁通管道进入上腔推动膜片压板使下腔水排入阀门进口，缓闭阀瓣开启缓闭。

（6） 缓闭阀瓣完全关闭泄压孔，阀门回到停泵初始状态。

【阀门基本构造】

阀门的总体尺寸与逆止阀的基本相同，由主阀和外装附件组成。其中包括阀体、大阀板、压板及膜片、缓闭阀板、阀座、阀杆等组件组成，缓闭阀板用阀杆组件与压板及膜片连接在一起，膜片紧压在阀盖及膜片座之间，膜片的上下运动带动缓闭阀板的上下升降，阀杆穿过大阀板在自重压紧在阀座上，使阀门处于关闭状态，【多功能水泵控制阀】外装附件安装在阀门膜片两侧与阀门进、出水管道上，膜片的下腔与阀门进水侧的连接管上装有控制阀，过滤器和一只特制的逆止阀。

膜片的上腔与阀门的进水侧的连接管道上只设了一只控制阀，主阀内的大阀板和缓闭阀板的运动和所处的位置决定了工作状态的变化和启动。阀门的外装附件和管路随时把阀门前后压力变化传递到阀门内由膜片分成上腔和下腔，控制大阀板和缓闭阀板的运动。并通过调整附件改变大阀板与缓闭阀板的运行速度，使阀门开启与缓闭时间处于规定的范围内。

【工作压力】

多功能水泵控制阀的工作压力1.0Mpa、1.6Mpa、2.5Mpa、4.0Mpa、6.4Mpa、100Mpa六种。动作压力大于或者等于0.03Mpa、介质温度在0~80℃，缓闭时间在3~120S内调节，管道流速2m/s压力损失小于0.01Mpa水锤峰值小于1.5倍的工作压力，公称通径DN50~DN1600
