一、【PW型卧式污水泵】产品概述：

PW、PWF型卧式污水泵是单级、单吸、悬臂式离心污水泵。泵吸入口为轴向水平方向，泵排出口可根据需要装成水平或垂直方向。主要由泵盖、泵壳、叶轮、轴封、轴、和托架等零部件组成。轴封采用新颖的双端面机械密封结构形式，泵与电机安装在共同底盘上，通过弹性联轴器由电机直接驱动。该泵具有效率高、节能显著、运行平稳、性能可靠、维修方便等优点。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。(材质、铸铁、不锈钢)

二、【PW型卧式污水泵】型号意义：

三、【PW型卧式污水泵】技术参数：

流量：36-180m3/h；
扬程：8.5-48.5m；
电机功率：4-30KW；
转速：960-2950r/min；
口径：φ65-φ100；
介质温度：≤100℃。

四、【PW型卧式污水泵】使用范围：

1、PW普通型污水泵可输送污水、含有悬浮固体颗粒、长纤维物质及生活用废水。泵体为优质铸铁材质，介质温度不超过100℃。
2、PWF型耐腐蚀污水泵可输送带有酸性、碱性或其他腐蚀性的污水，广泛应用于化工、石油、轻工、食品、制药、酿造、环保及污水处理等行业。泵体及过流部件采用304不锈钢材质制造，介质温度不高于100℃。

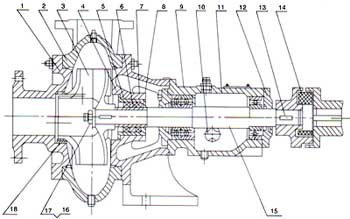

五、【PW型卧式污水泵】结构图：

七、【PW型卧式污水泵】性能参数：

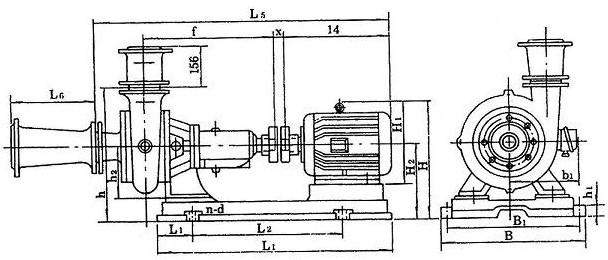

八、【PW型卧式污水泵】安装尺寸图：

九、【PW型卧式污水泵】安装：

1) 清除底座油戚及污垢，把底座放在地基上。
2) 用水平仪检查底座水平，允许用锲铁找平。
3) 用水泥浇灌底座和地脚螺栓孔眼。
4) 水泥干涸后，检查底座和地脚螺栓是否松动，合适后拧紧螺母，重新检查水平。
5) 清理底座的支持平面及水泵和电机脚平面，然后把泵与电机装上底座。
6) 检查水平与电机中心是否一致，不一致可用薄铁片调整使其同心（薄铁片不得多于3片），联轴器间应留有2-3mm间隙。
测量联轴器外园上、下、左、右其差值不得超过0.1mm，两联轴器端面间咪在园周上最大与最小间隙差不得超过0.3mm,泵外形及安装尺寸见图4表5.

十、【PW型卧式污水泵】装配与拆卸：

先检查各另、部件有无存在影响装配的缺陷，然后将其擦洗干净后，方可进行装配。
1、准备好纸垫、丝堵、管堵并分别将其装到各相应部件上。
2、将密封环、轴封盒、油标和油孔盖、毛毡囤分别装入泵盖、轴承体、轴承箱、轴承盖上。
3、先将轴承装入轴两端，一起装入轴承箱，然后装上轴承压盖。
4、依次装上轴承体、轴承(4PW无)油封圏及垫圈、叶轮、垫片和叶轮螺母并拧紧，然后装上泵体和泵盖。
拆卸与装配须序相反。

十一、【PW型卧式污水泵】注意事项：

1) 泵进出口水管应设支承，不得以泵体作支承：
2) 出口水管路应装设闸阀；
在泵吸入管路进口处应装设一般性拦污栅、防止较大的石块等物吸入泵内打坏叶片。

起动、停止和运转：

1、起动
1）检查轴承箱内是否已加油、油位是否正常油位线。
2）检查电机旋转方向是否与泵的旋转方向一致。
3）关闭吐出口闸阀及压力表旋塞，同时经泵体上部螺孔，向泵的吸水管内灌水。
4）启动电机、并打开压力表旋塞。
5）待水泵达正常转速工作、压力表显示相应压力时，打开真空表旋塞并逐渐打开排水管路上的闸阀到需要为止。
2、停止
1) 先慢慢关闭出水管路闸阀，然后切断电源。
2)  若遇冰冻季节，停机后，打开泵体下部的四方螺塞，放空存水，以免冻裂。
3) 若长期不用，则各部件应拆开擦净，并在滑动面涂上防锈油，妥善保存。
3、运转
1) 在泵运转过程中，必须注意观察仪表、轴承发热情况，填料漏水及泵的振动、杂音等情况是否正常，如发现异常应及时处理。
2) 轴承最高温度不得超过75℃。
3) 轴承油应保持在正常油位线，不能过高或过低，过低应及时加油。
4) 密封环与叶轮的配合间隙，大于以下规定值时应更换新的密封环。
吸水口直径≤100mm时，直径方向总间隙≥1.5mm时
吸水口直径>100mm时，直径方向总间咪≥2mm时
