| 必需汽蚀余量 | 6.4 |
|---|---|
| 轴功率 | 38.1 |
| 叶轮直径 | 204 |
| 材质 | 铸铁 |
| 电压 | 380V |
| 工作温度 | 常温 |
| 功率 | 45 |
| 规格 | 8SH-13/200S42 |
| 级数 | 1级 |
| 流量 | 288 |
| 排出口径 | 200mm |
| 驱动方式 | 电动 |
| 输送介质 | 清水 |
| 吸程 | 3.43 |
| 吸入口径 | 200mm |
| 性能 | 无泄露,耐腐蚀 |
| 扬程 | 41.3米 |
| 用途 | 消防泵 |
| 执行标准 | 国标 |
| 转速 | 2900转 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 1 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 双吸泵 |
| 品牌 | 久龍牌 |
| 型号 | 8SH-13/200S42 |
| 质量认证 | ISO9001 |

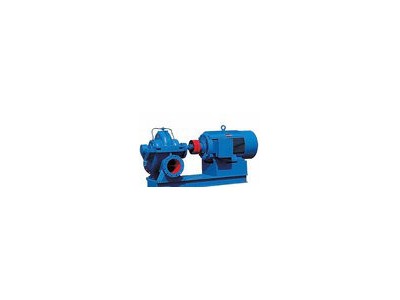

一、双吸泵的概述
双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；双吸泵的叶轮结构对称，没有轴向力，运行较平稳。在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。
二、双吸泵的结构特点：
结构：SH型双吸清水离心泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆时针方向旋转。如根据用户特殊订货需要也可改为顺时针旋转。本型泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为**碳素钢外，其馀多为铸铁制成。泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下部有用于放水的管螺孔。叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。水泵通过联轴器由电动机直接传动．轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时少量高压水通过水封管流入填料腔起水封作用。
特点：结构紧凑：外形美观，稳定性好，便于安装。
运行平稳：优化设计的双吸叶轮使轴向力减小到**低限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光滑具有显著的抗汽蚀性能和高效率。
轴封：选用BURGMANN机械密封或填料密封。能保证8000小时运行无泄漏。轴承：选用SKF及NSK轴承保证运行平稳，噪音低，使用寿命长。
安装形式：装配时不需调整，可根据现场使用条件。分立式或卧式安装。
三、双吸泵的用途：
产品用途
Sh型泵是单级双吸卧式中开离心泵。供输送清水及物理化学性质类似于水的液体。液体**高温度不得超过80℃，合适矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。
四、双吸清水离心泵型号：
我公司专业生产制造6Sh-6、6Sh-6A、6Sh-9、6Sh-9A、8Sh-6、8Sh-9、8Sh-9A、8Sh-l3、8Sh-13A、10Sh-9、10Sh-9A、10Sh-l3、10Sh-l3A、10Sh-19、10Sh-19A、12Sh-6、12Sh-6A、12Sh-68、12Sh-9、12Sh-9A、12Sh-98、12Sh-l3、12Sh-l3A、12Sh-19、12Sh-l9A、14Sh-6、14Sh-6A、14Sh-68、14Sh-9、14Sh-9A、14Sh-98、14Sh-13、14Sh-l3A，型号齐全。
五、双吸泵效率下降的原因
1、由于水流的冲刷，水泵流道内壁和叶轮过水面变得粗糙不平，水泵内流道的摩阻系数增大，再加上水在泵内的流速很大，水头损失增加。水力效率降低。
2、由于在泵前投加药物或水质等原因，使泵壳内严重积垢或腐蚀。泵壳内积垢严重的可以使泵壳壁厚增加2ram左右，而且水泵内壁形成垢瘤，使泵体容积缩小、抽水量减少、并且流道粗糙，水头损失增加。客积效率和水力效率都降低。
3、由于水泵加工工艺造成的铸造缺陷、汽蚀、磨蚀、腐蚀和化学浸蚀等原因造成泵流道内产生空洞或裂缝，水流动时产生旋涡而造成能量损失。水力效率降低。
4、叶轮表面的汽蚀。由于叶片背水面运行时产生负压，当压力Pk5、容积损失和机械损失。由于泵使用时间长，机械磨损产生漏失和阻力增大，使容积效率和机械效率降低。 ?以上原因，使水泵性能变差。运行效率降低2～5%，严重的可以使水泵效率降低10%以上。
六：双吸泵型号示意：
8SH-13 8吸入口径被25除（即泵的吸入口径为8*25=200mm） SH单级双吸式离心泵 13比转数被10除（即泵的比转数为13*10=130）
200S42 200泵的吸水口直径 S单级双吸式离心泵 42泵的扬程
性能参数
8SH-13/200S42 流量288 扬程42 转速2900 轴功率38.1 电机功率45 效率85 必需汽蚀余量6.4 叶轮直径204
