恒压变频给水设备是将交流变频调速技术，可编程控制技术应用于水泵自动控制设备中，与电机泵组结合的新型机电一体化供水设备。可取代传统给水设备中的水塔供水，高位水箱供水或气压供水等供水方式，节能效果显著，是**重点推广应用的节能新技术产品。

变频调速供水设备工作原理如下：

    系统正常运行时，用户用水管网上的压力传感器对用户的用水水压进行数据采样，并将压力信号转换为电信号，传输至PID调节器，然后与用户设定的压力值进行比较和运算，并将比较和运算的结果为频率调节信号和水泵启动台数信号送至变频器；变频器据以调节水泵电机的电源频率，进而调整水泵的转速；根据PID调节器传输过来的水泵启动台数信号控制水泵的运转。通过对水泵的启动和停止台数及其中变频转速的调节，将用户管网中水压恒稳于用户预先设定的压力值，使供水泵组“提升”的水量与用户管网不断变化的水量保持一致，达到变量恒压供水的目的。

结构配置

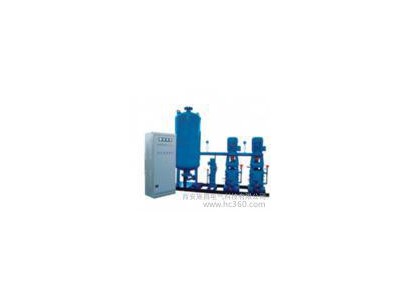

变频恒压供水设备由水泵、气压罐、全自动变频调速供水控制系统、阀门、仪表、管路、设备底座等组成。

性能特点：

1、结构紧凑，体积小，占地少，毋需建造高位水箱或水塔，投资省，安装快，便于集中管理；

2、采用进口变频器及相关元器件，设计合理，操作简便，性能可靠，全自动运行无人值守；

3、具备多种故障显示及备查记录，完善的欠压、过压、过流、过载、短路、缺相、水源缺水自动保护停机等保护功能，使用安全，维护简便；

4、自由设定管网压力，按实际用水量来调节水泵转速，使其始终处于高效运转状态

5、采用多台小功率泵组成泵组代替大功率泵更能适合流量的急剧变化，避免“大马拉小车”现象，节能效果更为显著。与恒速泵供水相比，消除了超压和回流的无功损耗，节能率达20~50%

6、由变频器实现水泵软起动停止，使电网和管网免受冲击；无水锤现象，大大降低设备运行噪音，延长相关设备的使用寿命。

7、多台泵多种循环运行方式，均衡各泵运行时间，避免其中某台水泵因闲置而锈蚀。

8、直接向用户供水，水质无二次污染。

9、控制程序化，可按用户需要实现多种控制方式。例如：定时开关系统、消防联动、小流量和零流量自动关机睡眠、上位机集中管理等；

10、管网常压供水没可避免外露管路冻裂；可按需要任意调节设备供水压力，满足用水高峰期建筑顶层的水压要求。
