| 结构形式 | 立式 |
|---|---|
| 类型 | 其他 |
| 外形尺寸(长×宽×高) | 145*82 |
| 用途 | 污水处理给水,生产给水,生活给水,消防给水,其他 |
| 品牌 | 海控电气 |
| 型号 | HKK-1PW150E |
| 加工定制 | 否 |
| 控制功能 | 常规功能 |
水泵智能语音控制器

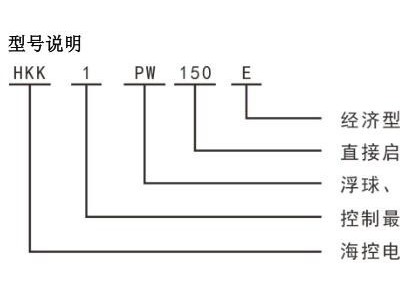

HKK- -1 1 PW150E
产品概述
HKK-1PW150E 型水泵智能语音控制器，是目前国内**款可以说话的
智能型水泵控制器，广泛应用于潜水排污泵、深井给水泵、消防稳压泵、
多级离心泵、污水提升装置、等用于启动与控制，适应于 22KW 以下，直
接启动、浮球、压力等控制。
操作说明
本控制器具有应急启动开关！ （参见接线示意图）
本控制器具有掉电记忆功能，即默认为掉电前的状态。
长按（停止）按键 5 秒进入巡检测试！
按键功能
1、手动：手动控制模式选择键！
2、
3、自动：自动控制模式选择键！
4、
3、启动：在手动状态下启动键！
在自动状态下长按此键 3 秒为切换浮球控制和压力控制方式的选择！
4、停止：在手动状态下停止键！
在自动状态下长按此键 5 秒为开启或关闭巡检功能！
巡检功能：当开启巡检功能，巡检指示灯会闪烁点亮，控制器会根据每 15 天
一个周期开始巡检，每次启动时间为 10 秒。
当开启巡检功能，在手动状态下长按此键 5 秒为进入巡检测试功能！
LED 指示灯
『电源指示』指示灯亮时：代表产品已带电。
『巡检指示』指示灯闪烁亮时：代表开启巡检计时功能，灭时代表关闭巡检功能。
『手动状态』指示灯亮时：代表处于手动模式，可通过右侧的按键控制启停。
『自动状态』指示灯亮时：代表处于自手动模式，可通过自动信号端控制启停。
『运行指示』指示灯亮时：代表水泵处于工作状态。
『过载指示』指示灯亮时：代表水泵处于故障状态。
接线端口说明
1、电源接线端：1#接火线，2#接零线
2、接触器接线端：3#接 1#泵接触器线圈，输出为火线，线圈另端接零线！
3、自动信号控制接线端：5#公共信号控制端（+12V） ，6#/7#信号控制端
4、过载信号接线端：8#接 1#泵热继电器，（接常闭）
自动信号接线说明
1、排水控制
单浮球：接 5#与 6#（接常开）
2、给水控制
浮球：接 5#与 6#（接常闭）
电接点压力表：接 5#接动端，6#接下限，7#接上限
3、上下水池控制
上水池浮球：接 5#与 6#（接常闭）
下水池浮球：接 5#与 7#（接常开）
有限责任
非常感谢您选用本控制器，1PW150E 控制器采用了**先进的控制技术，在严格先
进的生产管理控制下完成。一旦产品出现质量问题，我公司及其受权的服务中心将竭
诚为您提供及时的**服务。
1PW150E 控制器的保修期为从产品出厂日期起 24 个月。在保修期内，零部件的
维修或更换不影响原产品的保修期，若原产品的保修期已不足 3 个月，维修或更换
的零部件仍享有 3 个月的保修期。
※ 产品在保修期内正常状态下使用时，由于非用户原因产生的故障，我公司将提供
保修服务。
※ 对于非保修范围的产品，在维修完成后将合理收取零部件费用和维修费，并为用
于维修的零部件再次提供 3 个月的保修期。
