| 材质 | 球墨铸铁 |
|---|---|
| 产地 | 深圳 |
| 工作压力 | 380V |
| 公称通径 | DN20-600 |
| 规格 | 1.0-2.5Mpa |
| 环境湿度 | 1 |
| 环境温度 | 常温 |
| 计量单位 | 个 |
| 结构形式 | 法兰 |
| 连接形式 | 法兰 |
| 流动方向 | 单向 |
| 驱动方式 | 自动 |
| 用途 | 流量控制 |
| 品牌 | 金口 |
| 型号 | 700X |
| 是否加工定制 | 是 |

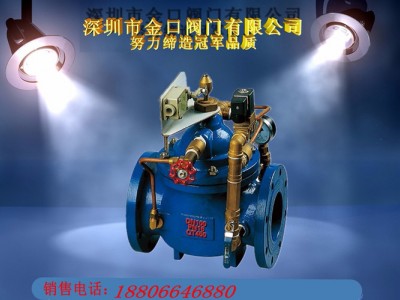

700X水泵控制阀，深圳金口精心打造，建筑专用水泵控制阀系类
产品名称：水泵控制阀
产品型号：700X产品口径：DN20-600
产品压力：1.0-2.5Mpa
产品材质：铸铁、铸钢、不锈钢等
应用范围：
安装在高层建筑以及其他给水系统的水泵出口处
700X水泵控制阀产品介绍：
700X型水泵控制阀，是一种安装在高层建筑以及其他给水系统的水泵出口处，防止介质倒流的逆止类阀门。当水泵即将停止供水前，阀门先行缓慢关闭90%左右，防止突然停泵而产生的水锤和水击声；当水泵完全停止后，阀门再完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声，使用寿命长，安装、维修方便。700X水泵控制阀结构特点：
防止介质倒流
当水泵即将停止供水前，阀门先行缓慢关闭90%左右，防止突然停泵而产生的水锤和水击声；当水泵完全停止后，阀门再完全关闭，防止泵出的水回流，有效地保护水泵，免受回流的冲击而产生反转。该产品是水泵出口必不可少的保护装置。阀门呈流线型设计，通过电磁阀的导控实现准确的启闭，使用安全可靠，有效地防止水锤河水击声，使用寿命长，安装、维修方便。
700X水泵控制阀工作原理
水泵控制阀的结构是由自动阀芯，手动阀芯及显示器部分组成。显示部分则由流量阀机芯、传感器发讯器、电子计算器显示器部分组成。
水泵控制阀的工作是及其复杂的。被测水流经阀门，水流冲击流量机芯内的叶轮，叶轮旋转与传感发讯器感应，使传感器发出与流量成正比的电讯号，流量电讯号通过导线送入电子计算器，经过计算器计算、微处理器处理后，其流量值显示出来。
水泵控制阀阀芯是用来调节流量的，根据显示值来设定所需的流量值。自动阀芯是用来维持流量恒定的，即在管网压力变化时，自动阀芯**会在压力的作用下自动开大火关小阀口来维持设定流量数值不变。
水泵控制阀前要安装过滤器，并应便于排污的要求。
水泵控制阀是一种利用水自润式阀体，无须另加机油润滑，如遇主阀内零部件损坏时，请按下列指示进行拆卸。（注：内阀内一般消耗损伤品为膜片和 ...
但在工程中应用水力控制阀时，还存在一定误区，如阀的适用条件，阀的设计选用要求，安装要点等，为此，本文拟以 CECS 标准《水力控制阀应用设计规程》（送审稿）为基础，结合本人的体会来阐述上述诸方面的{TodayHot}问题。
700X水泵控制阀 选用要点
（ 1 ）工程式中应用的水泵控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。
（ 2 ）根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀 体材料有铸铁 、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀 体材料应与管道材料相匹配。
（ 3 ）阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。
（ 4 ）工程中水泵控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。
（ 5 ）管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。
（ 6 ）水泵控制阀应设置在介质单向流动的管路上。
（ 7 ）水泵控制阀主阀体上的箭头方向必须与管路系统流向一致。
（ 8 ）接水力控制阀管段不 应有气堵 、气阻现象。在管网**高位置 等存气段 应设置自动排气阀。
（ 9 ）阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。
（ 10 ）阀门安装前应做强度和严密性试验。
（ 11 ）阀门的强度和严密性试验应符合以下规定。
A、阀门的强度试验压力为公称压力的1.5倍；
B、阀门的严密性试验压力为公称压力的1.5倍；
C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；
D、阀门试验持续时间按上表。
700X水泵控制阀变化特点
在主阀不变的情况下，通过针形阀、先导阀及相应 控制系统，根据管网中不同的要求，可演变出几十种功能的阀门，除上述5种给水系统常用的以外尚有电动浮球阀、水力电动控制阀、电磁控制阀、流量控制阀、紧急关闭阀等。均有不同的设计选用要求和安装要求。
由于水力控制阀在作用方式上利用介质自身压力及液压系统操作，并能自动控制，动作准确，性能可靠，故在建筑给水（含消防）系统中广泛应用。分别介绍了遥控浮球阀、可调式减压阀、缓闭止回阀、泄压阀和 持压阀 等几种常用的水力控制阀的设计选用和安装要点。
第三，水泵控制阀的工作压力分1．0MPa、1．6MPa、2．5MPa、4.0MPa、6.4MPa、10.0MPa六种，动作压力大于或等于0.03MPa，介质温度在0－－80℃，缓闭时间可在3-120s内调节，管道流速2m/s时的压力损失小于0．01MPa,水锤峰值小于1．5倍的工作压力，公称口径DN50-DNl400。
技术参数编辑
公称压(Mpa)
壳体试验压力(MPa)
密封试验压力(MPa)
调压范围(MPa)
缓闭时间(S)
**低动作压力(MPa)
适用介质
介质温度(℃)
1.0
1.5
1.1
0.09-0.8
3-60
(可调)
≥0.07
水
0-80
1.6
2.4
1.76
0.15-1.4??
2.5
3.75
2.75
0.2-2.0?
零部件材料编辑
零件名称
零件材料
阀体 阀盖
WCB
阀座 阀盘
铜合金/2Cr13
密封圈 O型圈
丁jing橡胶
阀杆
2Cr13
弹簧
50CrVA
缸套 活塞(活塞型)
2Cr13
膜片(膜片型)
夹织物丁jing橡胶
调节阀 球阀
铜合金
过滤器
不锈钢
