| 材质 | 铸铁 |
|---|---|
| 规格 | 0.75KW |
| 驱动方式 | 手动 |
| 适用范围 | 水泵 |
| 泵轴位置 | 边立式 |
| 品牌 | 杭州桂冠 |
| 型号 | HGWT |
| 加工定制 | 是 |

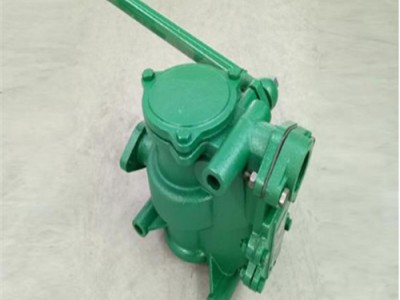

一、 产品概述
本型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体，不适用于含有纤维或其它固体颗粒之液体，只需1～2人用手往复摇动摇手柄即可工作，可供工矿、企业、学校、车辆、船舶等单位使用。
手摇泵以手摇作动力的油泵。
常见的有活塞式和刮板式两种。它们以活塞或刮板在泵壳内运动所形成的容积变化将油料吸入和排出抽吸液体之温度在60℃以下(系指皮碗式泵)。其性能范围；流量为15-59升/分**大扬程为30米。
手摇泵是以手摇动泵轴使泵工作的油泵。具有结构简单、操作方便、工作可靠、重量轻等特点。主要编配于部队油库、野战油库、野战加油站，用于给分散车辆和储油容器加注、抽吸油料
本型手摇泵结构紧凑，式样大方美观，使用方便可靠，只需1-2人用手往复摇动摇手柄即可工作。可供工矿
、企业、学校、车辆、船舶等单位使用。
厂家供应SH-38款手摇泵 消防型手摇泵 浙江杭州人防工程指定手摇泵 目前所制造的本型泵有：S-25、S-38及
SH-25、SH-38等四种。
泵型号的意义：如S-38、SH-38
S-为皮碗式，适用于吸送清水
SH-为活塞式，适用于吸送油类液体
38-为泵之吸入及吐出口直径单位毫米
本型泵的结构原理是，当用手往复摇动摇手柄(29)时，通过轴(21)、摇臂(9)、
连杆(36)等传动机构，使活塞(7)作往复运动。如图所示，当活塞向左移动时，右端的泵缸体积逐渐扩大，形成
真空，液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里，缸体左侧由于
活塞的压缩，使压水阀(5)顶开，液体经吐出管(11)排出。若活塞的运动方向返回向右时，则泵缸左侧吸入液体
，泵缸右侧排出液体，这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止，
吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固，活塞行程由泵盖(14)和泵体限止。
为了安装在墙上或其它基础上，泵体有三个螺栓孔。
检修内容
1、调换活塞环及皮碗
①所使用的手摇泵为活塞式时；先将泵盖拆除，拆下活塞环，倘发现磨损过多，
则掉换活塞环，倘活塞环弹性降低，不能与水泵体壁贴牢而间隙过大，则亦必须掉换活塞环，检查活塞环是否与
汽缸壁服贴，
可用漏光或漏水试验测定。
②所使用的手摇泵为皮碗式时，将泵盖拆掉，看皮碗是否有所损坏，因为皮碗是用牛皮做成的，在使用一个时
期很可能磨损，破裂，
因此须换新的皮碗。
2、检查吸压水阀
每台水摇泵有四只水阀，即吸水阀及压水阀各二只，都装在泵体上，只要拆除盖板螺母**可取出（参看水阀示
图）。
