| 汽蚀余量 | 6.5（m） |
|---|---|
| 结构原理 | 中开泵 |
| 重量 | 219（kg） |
| 材质 | 铸铁 |
| 电压 | 380（V） |
| 工作温度 | 常温 |
| 功率 | 45（kw） |
| 规格 | 8SH-6 |
| 级数 | 单级 |
| 流量 | 234（m3/h） |
| 排出口径 | 125（mm） |
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 吸程 | 2 |
| 吸入口径 | 200（mm） |
| 性能 | 不阻塞 |
| 扬程 | 93.5（m） |
| 用途 | 灌溉水泵 |
| 执行标准 | 国标 |
| 转速 | 2900 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 1 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 品牌 | 河北正泉 |
| 型号 | 8SH-6 |
产品介绍

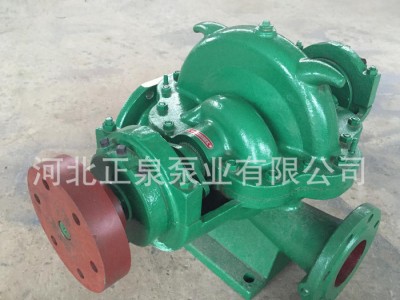

S.SH系列泵单级.双吸.泵壳水平中心开式离心双吸泵作为离心泵的一种重要形式，因其具有扬程高、流量大等特点，在工程中得到广泛应用。这种泵型的叶轮实际上由两个背靠背的叶轮组合而成，从叶轮流出的水流汇入一个蜗壳中。双吸泵具有如下一些特点：它相当于两个相同直径的单吸叶轮同时工作，在同样的叶轮外径下流量可增大一倍；泵壳水平中开，检查和维修方便，同时，双吸泵进出口在同一方向上且垂直于泵轴，利于泵和进出水管的布置与安装；双吸泵的叶轮结构对称，没有轴向力，运行较平稳。在我国黄河沿线地区提灌泵站流量较大、扬程都较高，大多采用双吸离心泵。南水北调中线惠南庄泵站也采用了双吸泵进行供水。
SH型双吸清水离心泵的吸入口与吐出口均在水泵轴心线下方，水平方向与轴线成垂直位置、泵壳中开，检修时无需拆卸进水，排出管路及电动机(或其他原动机)从联轴器向泵的方向看去，水泵均为逆时针方向旋转。如根据用户特殊订货需要也可改为顺时针旋转。本型泵的主要另件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为**碳素钢外，其馀多为铸铁制成。泵体与泵盖构成叶轮的工作室，在进出水法兰上制有安装真空表和压力表的管螺孔，进出水法兰的下吝降制有放水的管螺孔。叶轮经过静平衡校验，用轴套和两侧的轴套螺母固定，其轴向位置可以通过轴套螺母进行调整，叶轮的轴向力利用其叶片的对称布置达到平衡，可能还有一些剩馀轴向力则同轴端的轴承承受。泵轴由两个单列向心球轴承支承，轴承装在泵体两端的轴承体内，用黄油润滑，双吸密封环用以减少水泵压水室的水漏回吸水室。水泵通过联轴器由电动机直接传动．轴封为软填料密封，为了冷却润滑密封腔和防止空气漏入泵内，在填料之间有水封环，水泵工作时少量高压水通过水封管流入填料腔起水封作用。
