| 连接形式 | 法兰 |
|---|---|
| 类型(通道位置) | 直通式 |
| 流动方向 | 单向 |
| 驱动方式 | 水力控制 |
| 用途 | 流量控制 |
| 适用介质 | 水 |
| 压力环境 | 高压 |
| 规格 | DN50 |
| 压力等级 | PN25 |
| 介质温度 | 245（℃） |
| 工作压差 | PN16 |
| 材质 | 铸钢 |
| 产品别名 | 水利控制阀 |
| 适用范围 | 石油 化工 电站 冶金 |
| 品牌 | GLBV |
| 型号 | 700X |

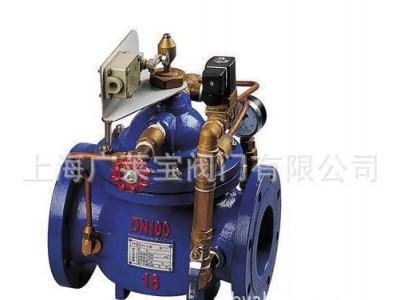

当水泵工作阀门向下游供水时，电磁导阀全开，针阀调至适当开度，上游水经针阀、单向阀进入主阀控制室，经电磁导阀流出，此时主阀控制室的压力保持主阀处于合适的开度，保持下游正常供水。当水泵停止工作时，电磁导阀先关闭，主阀控制室停止排水，控制室压力升高，主阀开始关闭。当关闭至90%时，主阀上部行程开关输出停泵信号，水泵停止运转。此时下游回水经单向阀进入主阀控制室，控制室压力升高，主阀被关闭。功能介绍：700X水泵控制阀(上海广莱宝阀门制造)由主阀、电磁导阀、针阀、球阀、单向阀、行程开关、微形过滤器和压力表组成水力控制接管系统。水泵需停止工作时，先由进口压使主阀关闭90%后，水泵停止运转。剩余10%由回水关闭。可防止水锤现象发生。利用电磁导阀控制，不需要其它装置和能源。节约能源，保养简便，停泵平稳。广泛用于高层建筑、生活区等供水管网系统及城市供水工程。
