广州保瓦博士水泵节电控制柜、水泵节能控制柜、恒压供水控制系统、水泵控制柜

1、产品简介

水泵变频柜

随着我国现代化建设的迅速发展，电力供应虽得到了很大程度改善，但能源的浪费仍是相当惊人的。据相关资料统计，我国风机、水泵，装机容量约1亿多千瓦，耗电量约占全国电力消耗总量的30-40%。由于风机、水泵工作机理的特性，工作电机运行在恒速状态，而往往工作要求的风、水流量要求处于变工况运行，而且许多单位在进行系统设计时，容量设计偏大，系统匹配不合理，往往是“大马拉小车”，致使风机、水泵运行效率只有 30-50%，这不仅运行成本高，而且浪费了宝贵的电能。因此，做好风机、水泵的节能工作，对国民经济的发展具有重要意义。

保瓦博士风机/水泵节电控制柜结合风机、水泵的工作特点，根据生产工艺的要求调节风机、水泵电动机输入频率，改变电动机转速，按生产、工艺需要合理调节气体、液体流量、流速和压力，取代落后的调节风机挡风板或水泵阀门开启度方式，达到既优化生产工艺，又能节省20%-50%电能的双重目的 。

产品特点

●优良的软启动与软停机功能，降低电机启动电流，减少冲击电流对电网的冲击，保护电机，防-止水泵的水锤效应；

●优化生产工艺，使气、液体流量、流速、压力更加合理；系统采用闭环控制，参数超调波动-范围小，加速和减速可根据工艺要求自动调节；

●十分灵敏的故障检测、诊断、数码显示功能，提高电机运行的可靠性；

●用户可选择带或者不带“工/变频切换”，操作方便；

●具有远程自动化控制RS-485接口，可用于远程控制；

●具有短路、过负载、过热等完善的保护功能；

●良好的节电效果，根据现场工艺要求不一致，节电率在20%-50%

应用范围

该产品广泛用于工业、供暖锅炉、水泥厂炉窑、煤矿、冶金行业高炉、转炉、化肥厂、制药厂、污水处理厂、油田、石油化工厂、自来水供水公司等行业、企业和场合的离心式风机、轴流风机、萝茨风机、空气压缩机、离心泵、潜水泵、循环泵、潜水泵、输油泵、高压注水泵等设备的变频调速及流量、流速和压力调节控制。

2、变频器的安装环境

2.1安装环境要求

(1) 安装在通风良好的室内场所，环境温度要求在-10oC~40oC的范围内，如温度超过40oC时，需外部强制散热或者降额使用。

(2) 避免安装在阳光直射、多尘埃、有飘浮性的纤维及金属粉末的场所。

(3) 严禁安装在有腐蚀性。

(4) 湿度要求低于95%RH，无水珠凝结。

(5) 不可在机械冲击、振动场合下使用。

(6) 尽量远离电磁干扰源和对电磁干扰敏感的其它电子仪器设备。

2.2  安装方向与空间

(1) 一般情况下应立式安装。

(2) 安装间隔及距离小要求，如图2-1所示。

(3) 多台变频器采用上下安装时，中间应用导流隔板，如图2-2所示。

图2-1                                    图2-2

3、变频器面板的拆卸和安装

拆卸:用十字螺丝刀把四个螺钉卸下来，即可卸下壳体。

安装:将安装螺孔对齐后，上好螺钉即可。

4、变频器配线的注意事项

注意：

(1) 接线前，确保已完全切断电源10分钟以上，否则有触电危险。

(2) 严禁将电源线与变频器的输出端U、V、W连接。

(3) 变频器本身机内存在漏电流，为保证安全，变频器和电机必须安全接地，接地线一般线径为3.5mm2以上铜线，接地电阻小于10Ω。

(4) 变频器出厂前已通过耐压试验，用户不可再对变频器进行耐压试验。

(5) 变频器与电机之间不可加装电磁接触器和吸收电容或其它阻容吸收装置,如图3-3。

(6) 为提供输入侧过电流保护和停电维护的方便，变频器应通过中间断电器与电源相连。

(7) 继电器输入及输出回路的接线(X1~X6、FWD、REV、OC、、DO)，应选用0.75mm2以上的绞合线或屏蔽线，屏蔽层一端悬空另一端与变频器的接地端子PE相连，接线长度小于50m。

危险：

(1) 确保已完全切断变频器供电电源，操作键盘的所有LED指示灯熄灭，并等待10分钟以上，然后才可以进行配线操作。

(2) 确认变频器主回路端子P+、P-之间的直流电压值在降至DC36V以下后，才能开始内部配线工作。

(3) 只能由经过培训并被授权的合格专业人员进行配线操作。

(4) 通电前注意检查变频器的电压等级是否与供电压的一致，否则可能造成人员伤亡和设备损坏。

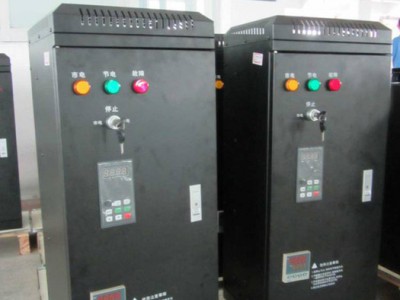

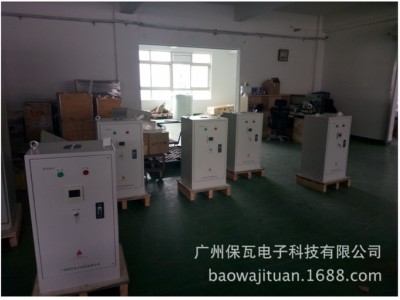

产品图片

应用范围

通风系统：锅炉鼓、引风机，窑炉引风机，通风风机，中央空调送风风机，冷却塔风机，除尘风机，罗茨风机等各类风机系统。

供水系统：恒压供水水泵，中央空调冷冻、冷却泵，自来水厂给水泵、加压泵，锅炉供水泵，车间机床冷却循环水供水泵，酒店热水泵，污水处理站各类泵，离心泵，泥浆泵，音乐喷泉，草地喷水等各类水泵系统。

塑胶橡胶：塑胶厂的注塑机，吹塑机，吹瓶机，吹膜机，成型机，废料破碎机；橡胶厂的成型机，挤压机，万马力机，搅拌机，密炼机等。

陶瓷行业：球磨机，窑炉引风机，干燥塔风机，原料搅拌机，柱塞泵，空气压缩机。

印染纺织：编织机，粘胶纺丝机，印花机，纺纱机，卷线机，筒子机，织布机，整经机，圆盘针织机，高温染色机，丝光机，锅炉引风机，空压机等。

造纸化工：传送带，造浆机，打浆机，纸浆搅拌机，鼓风机，脱水离心机，真空泵，循环泵、污水处理泵；过滤机，甲胺泵，气体压缩机等。

挖掘采矿：油田抽油机，油田注水泵，油田输油泵；矿山传送带，破碎机，浮选机，矿料搅拌机，煤井通风机，洗煤机，水泥厂风机、传送带等。

钢铁五金：钢铁厂辊道机，高炉送料、送风机，转炉除尘风机，轧钢机，空气压缩机；五金类工厂的车床，冲床，铣床，磨床，刨床，拉丝机，自动生产线；通用机械加工类工厂的食品机械，印刷机械，包装机械，成型机械，塑料机械等。

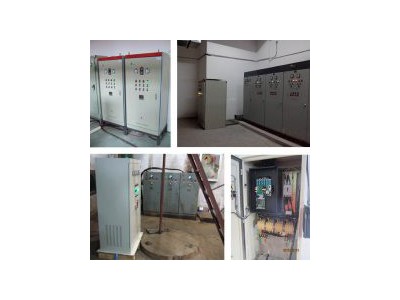

部分案例

服务质量

变频器发生以下情况，公司将提供保修服务：

（1）保修范围仅指变频器本体；

（2）正常使用时，变频器在18个月内发生故障或损坏，公司负责保修；18个月以上，将收取合理的维修费用；

（3）在18个月内，如发生以下情况，也应收取一定的维修费用：

不按使用说明书的操作步骤操作，带来的变频器损坏；

由于水灾、火灾、电压异常等造成的变频器损坏；

连接线错误等造成的变频器损坏；

将变频器用于非正常功能时造成的损害；

（4）有关服务费用按照实际费用计算。如有合同，以合同优先的原则处理。

维护常识

保养和维护

变频器使用环境的变化，如温度、湿度、烟雾等的影响，以及变频器内部元器件的老化等因素，可能会导致变频器发生各种故障。因此，在存贮、使用过程中必须对变频器进行日常检查，并进行定期保养维护。

日常维护

在变频器正常开启时，请确认如下事项：

（1）电机是否有异常声音及振动。

（2）变频器及电机是否发热异常。

（3）环境温度是否过高。

（4）负载电流表是否与往常值一样。

（5）变频器的冷却风扇是否正常运转。

定期保养及维护

1、定期维护

变频器定期保养检查时，一定要切断电源，待监视器无显示及主电路电源指示灯熄灭后，才能进行检查。检查内容如表1所示。

2、定期保养

为了使变频器长期正常工作，必须针对变频器内部电子元器件的使用寿命，定期进行保养和维护。变频器电子元器件的使用寿命又因其使用环境和使用条件的不同而不同。如表2所示变频器的保养期限仅供用户使用时参考。

以上变频器部件更换时间的使用条件为：

（1）环境温度：年平均30℃。

（2）负载系数：80%以下。

（3）运行时间：每天12小时以下。
