| 系列 | DY46-50型湖南多级油泵 |
|---|---|
| 进出口径 | 80 |
| 结构原理 | 多级叶轮 |
| 汽蚀余量 | 2.8 |
| 材质 | 铸钢 |
| 电压 | 380 |
| 工作温度 | -20-180 |
| 功率 | 75 |
| 规格 | DY46-50*6 |
| 级数 | 多级 |
| 流量 | 46 |
| 排出口径 | 80 |
| 驱动方式 | 电动 |
| 输送介质 | 油泵 |
| 吸程 | 3 |
| 吸入口径 | 80 |
| 性能 | 耐腐蚀,自动,防爆,无泄露,变频 |
| 扬程 | 300 |
| 用途 | 增压泵 |
| 执行标准 | 国标 |
| 转速 | 2980 |
| 泵轴位置 | 卧式 |
| 叶轮数目 | 6 |
| 叶轮结构 | 封闭式叶轮 |
| 叶轮吸入方式 | 单吸 |
| 品牌 | 长沙宏力水泵 |
| 型号 | DY46-50*6 |
| 质量认证 | IOS9001 |
长沙柴油泵厂家,DY46-50*6型,长沙宏力水泵生产
宏力长沙水泵厂位于美丽的星城长沙跳马工业园，宏力水泵是一家专业从事多级泵系例产品科研及生产制造的企业。**不锈钢多级离心泵**长沙宏力水泵，宏力多级泵已通过ISO9001质量体系认证，煤安矿安认证!产品使用安全。
公司名称:长沙宏力水泵制造有限公司
营销一部：
电话：0731-83386299
传真：0731-82256830
手机：155 7492 3961 （周经理）
业务QQ:2762286848@qq.com

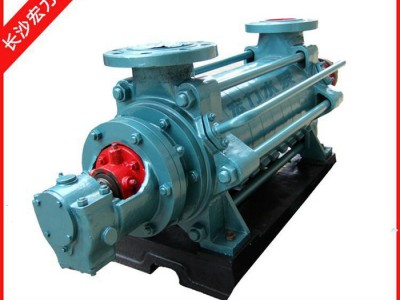

卧式多级离心泵产品结构说明
卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水 平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为**铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为**炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。如果填料太紧，轴套容易发热，同时耗费功率。填料太松，由于液体流失要降低水泵的效率。
D型多级泵零件材质：
零件名称 | D | MD | DF |
吸入、中、吐出段 | ZG | ZGCr17Mo2-CuR | 铸钢或铸不锈钢 |
叶轮 | ZG | KmTbCr15Mo3 | 铸钢或铸不锈钢 |
轴 | 45 | 45 | 鉻钢 |
导叶 | ZG | KmTbCr15Mo3 | 铸钢或铸不锈钢 |
