| 材质 | 铸铁 |
|---|---|
| 性能 | 自动 |
| 用途 | 潜水泵 |
| 驱动方式 | 电动 |
| 输送介质 | 清水泵 |
| 泵轴位置 | 边立式 |
| 叶轮结构 | 半开式叶轮 |
| 叶轮吸入方式 | 单吸式 |
| 流量 | 5（m3/h） |
| 扬程 | 95（m） |
| 级数 | 多级 |
| 电压 | 380（V） |
| 功率 | 3（kw） |
| 品牌 | 上海威沪 |

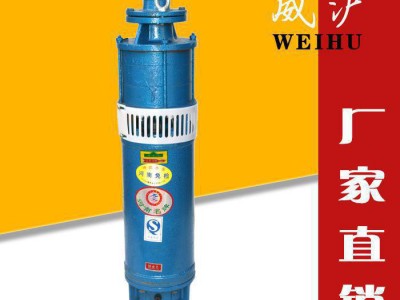

| 型号 | 100QJ5-95 |
上海威沪泵业占地面积300多亩产品系列主要有潜水泵、排污泵、单级泵、多级泵、双吸泵、无负压供水设备、多功能控制柜等。
详情请咨询：15039056064 QQ:3156147636
产品概述：QJ型井用潜水电泵是根据**标准设计的节能产品，广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。该型水泵由QJ潜水泵和YQS型潜水电机组成一体潜入水下进行工作。具有结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、高效节能等特点。其特点是：电机、水泵组成一体、结构简单、且安装拆卸方便、安装占地面积少。主要优越性是：运行可靠、经久耐用、使用方便、功率大、故障少，维修费用低等。只要在电机中注满清水，即可正常运转
一. 详细参数请参阅本公司网站：//www.shweihu.com
二.1、电源：三相交流电，电压380伏，频率50赫兹。
2、水源
（1）水温 a:QJ型≤20℃ b: QJR型≤120℃
（2）水中含沙量（重量比）不得超过0.01%，氯离子不得超过400毫克/升。
（3）PH=6.5∽8.5
三. 250QJ(R)63-40/2
250适用**小井径250毫米：
QJ(R) 型号特征：井用潜水电泵（热水）
63 额定流量：63立方米/小时
40/2 额定扬程：40米 /2是叶轮级数 为2级
四.QJ型潜水泵由多级离心式叶轮分段串联组成。泵级间由扁拉筋或螺栓连接，每段之间由橡胶（或铜）轴承支撑，泵的顶端没有逆止阀。YQS型潜水电机密闭充水式三相异步电机，绕组采用耐水连续密封结构，导轴承和推力轴承均为水润滑轴承；电机上部安装有防砂机构，阻止泥沙进入电机内控。
五.1、主机：潜水泵和潜水电机。
2、管路：输水管、弯管、橡胶垫、安装夹板等。
3、电缆：电缆和电缆接头材料。
4、起动和保护装置。

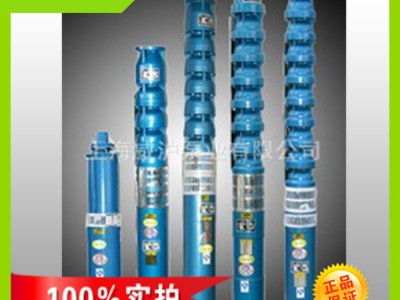

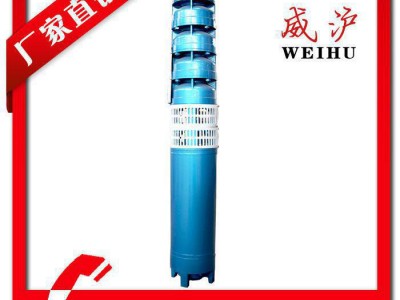

井用潜水泵是电机与水泵直联，体潜入水中工作的提水机具，它适用于从深井提取地下水，也可用于河流、水库、水渠等提水工程:主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
井用潜水泵特点
1、电机、水泵，潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求(即:钢管井、灰管井、土井等均可使用)。
3、安装、使用、维护方便简单，占地面积小、不需要建造泵房。
结构简单，节约原材料。
4、潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
QJ型井用潜水泵使用说明：
1.QJ型深井潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相鼠笼异歩电动机，电机与水泵通过爪式或中.键筒式联轴器直接；配备有不同规格的三芯电缆：起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵釆用闸阀控制。
2.QJ潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上：导流壳采用嫘纹或螺栓联成一体。
3.高扬程深井潜水泵上部装有止回阀，避免停机水锤造成机组破坏。
4.潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5.潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺， 把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕-层。再用防水粘胶带缠2~3层，外面包上2～3层防水胶布或用水胶粘结包一层橡胶带（自行车里胎〉以防渗水。
6.电机密闭，采用精密止口螺牷，电缆出口加胶塾进行密封。
7.电机上端有一个注水孔，有一个放气孔，卜部打个放水孔。
8.电机下部装有上卜—止推轴承，止推轴承上有沟槽用干冷却，和它对磨的是不锈钢推力盘，承爱水泵的上厂轴向力。
部分产品性能表如下：如需更详细表格请旺旺咨询或者前往威沪官网查看：www.shweihu.com
