没有配供电电缆。关于供电方式，请与敝公司商量。
■扬程（载重链）、按钮控制线、供电电缆的长度如在标准规格以外，请与敝公司商量。
■载重链经过热处理，无法拼接使用，请注意。
■帆布制链袋为标准链袋，钢制链袋为选配品。
■操作方法为单轨吊用5点式（上下、横向）按钮、起重机用7点式（上下、横向、纵向）按钮。
■操作电压是24V的低电压。如果选用操作起重机用7点式按钮控制器，请另外选用起重机控制箱。
■按钮控制器标配了紧急停止按钮。按下紧急停止按钮可以方便的切断马达回路。
■在同一轨道上使用多台葫芦时可能造成彼此间冲撞，需要安装缓冲装置。
■2台同时起吊的时候，请按照单侧葫芦的额定载荷能起升负载的要求来选定葫芦。3台同时起吊的时候，请事先与敝公司商量。
规格
|
额定 载荷 (t) |
型 号 | ER2 | ||||||
| 标准起升高度(m) | 操作电缆:L(m) | 起升马达3相 | 起升速度(m/min) |
载重链 直径(mm) ×条数 |
等级ISO /FEM/ASME |
|||
| 输出功率(kW) | 反复额定(%ED) | |||||||
| 50Hz | ||||||||
| 125kg | ER2-001H | 3 | 2.5 | 0.56 | 60 | 14.1 | 4.3×1 |
M5/2m/H4 |
| 250kg | ER2-003S | 3 | 2.5 | 0.56 | 60 | 9.1 | 4.3×1 | M5/2m/H4 |
| ER2-003H | 0.9 | 13.4 | 6×1 | |||||
| 500kg | ER2-005L | 3 | 2.5 | 0.56 | 60 | 3.8 | 6×1 | M5/2m/H4 |
| ER2-005S | 0.9 | 7.3 | ||||||
| 1 | ER2-010L | 3 | 2.5 | 0.9 | 60 | 3.5 | 7.7×1 | M5/2m/H4 |
| ER2-010S | 1.8 | 7.1 | ||||||
| 1.5 | ER2-015S | 3 | 2.5 | 1.8 | 60 | 4.5 | 10.2×1 | M5/2m/H4 |
| 2 | ER2-020L | 3 | 2.5 | 1.8 | 60 | 3.7 | 10.2×1 | M4/1Am/H4 |
| ER2-020S | 3.5 | 7.0 | ||||||
| 2.5 | ER2-025S | 3 | 2.5 | 3.5 | 60 | 5.7 | 11.2×1 | M4/1Am/H4 |
| 3 | ER2-030S | 3 | 2.8 | 3.5 | 60 | 4.4 | 10.2×2 | M4/1Am/H4 |
| 5 | ER2-050S | 3 | 2.8 | 3.5 | 60 | 2.9 | 11.2×2 | M4/1Am/H4 |
| 额定载荷(t) | 型 号 | MR2 | |||||
| 横行马达3相 | 横行速度(m/min) |
适用工字钢宽 :B(mm) |
最小回旋半径(mm) | ||||
| 输出功率(kW) | 反复额定(%ED) | 标准 | 选配品 | ||||
| 50Hz |
W30 (305 mm) |
||||||
| 125kg | ER2-001H | 0.4 | 40 | 20(10) | 58~153 | 154~305 | 800 |
| 250kg | ER2-003S | 0.4 | 40 | 20(10) | 58~153 | 154~305 | 800 |
| ER2-003H | |||||||
| 500kg | ER2-005L | 0.4 | 40 | 20(10) | 58~153 | 154~305 | 800 |
| ER2-005S | |||||||
| 1 | ER2-010L | 0.4 | 40 | 20(10) | 58~153 | 154~305 | 800 |
| ER2-010S | |||||||
| 1.5 | ER2-015S | 0.4 | 40 | 20(10) | 82~178 | 179~305 | 800 |
| 2 | ER2-020L | 0.4 | 40 | 20(10) | 82~178 | 179~305 | 800 |
| ER2-020S | |||||||
| 2.5 | ER2-025S | 0.4 | 40 | 20(10) | 100~178 | 179~305 | 1000 |
| 3 | ER2-030S | 0.4 | 40 | 20(10) | 100~178 | 179~305 | 1000 |
| 5 | ER2-050S | 0.75 | 40 | 20(10) | 100~178 | 179~305 | 1800 |
尺寸(mm)
| 额定载荷(t) | 型号 |
最小钩间 距离:C |
D | b | d | e | e' | g | i | j | k | m | n | r | t |
| 125kg | ER2-001H | 375 | 450 | 315 | 220 | 515 | 179 | 27 | 95 | 22 | 130 | 205 | 109 | 51 | 31 |
| 250kg | ER2-003S | 375 | 450 | 315 | 220 | 515 | 179 | 27 | 95 | 22 | 130 | 205 | 109 | 51 | 31 |
| ER2-003H | 395 | 510 | |||||||||||||
| 500kg | ER2-005L | 395 | 510 | 315 | 220 | 515 | 179 | 27 | 95 | 22 | 130 | 205 | 109 | 51 | 31 |
| ER2-005S | |||||||||||||||
| 1 | ER2-010L | 435 | 550 | 315 | 220 | 515 | 179 | 31 | 95 | 22 | 130 | 205 | 109 | 51 | 31 |
| ER2-010S | |||||||||||||||
| 1.5 | ER2-015S | 505 | 630 | 325 | 225 | 520 | 184 | 34 | 110 | 27 | 125 | 212 | 118 | 60 | 36 |
| 2 | ER2-020L | 570 | 630 | 325 | 225 | 520 | 184 | 39 | 110 | 27 | 125 | 212 | 118 | 60 | 36 |
| ER2-020S | 585 | ||||||||||||||
| 2.5 | ER2-025S | 620 | 830 | 340 | 226 | 521 | 186 | 39 | 125 | 29 | 131 | 215 | 132 | 68 | 43 |
| ER2-030S | 765 | 900 | 340 | 226 | 521 | 186 | 44 | 125 | 29 | 131 | 215 | 132 | 68 | 43 | |
|
|
ER2-050S | 900 | 910 | 400 | 281 | 528 | 192 | 47 | 140 | 44 | 145 | 233 | 150 | 86 | 54 |
上海铸诺起重机械有限公司公司简介
上海铸诺起重机械有限公司是集起重机械、设计、制造、销售、安装、维修、服务为一体的大型综合性企业，以金牌服务后盾，服务于中国工业的发展。产品远销国内外，产品广泛用于机械制造、冶金、铁路、水利港口、码头、石油化工、矿山、汽车、航空、航天、能源、电力、军工制造等多种行业，深受用户好评，坚持“以安全可靠的设计，精益求精制造、及时高效的服务，持续改进、追求卓越、用户满意”的质量方针，遵循诚信经营之道，汲取国内外管理精华，以引进一流的人才、打造一流的企业、实行一流的管理、制造一流的产品实现利益双赢,用质量和信誉铸造您事业的辉煌！
公司产品防爆型、冶金型、普通型
1、CD、MD型防爆电动葫芦 0.25T-32T （HD、WD、STI、HB、HC、HM）
2、LDA电动单梁起重机 0.5T-20T （LT、LDP、HD、BL、BQ）

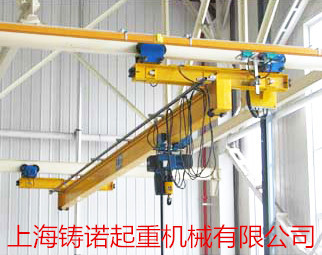

3、LX电动悬挂起重机 0.5T-5T
4、SDL手动单梁起重机 1T-10T
5、LH电动葫芦桥式起重机 1T-32T
6、QD电动双梁桥式起重机 5T- 300T （吊钩、电磁、抓头、绝缘、防爆、冶金变频）
7、MH电动葫芦门式起重机 1T- 32T （箱型式、桁架式）
8、BMH电动葫芦半门式起重机 1T- 10T
9、MG双梁门式起重机 5T-300T (ME、MEC QDY)
10、L门式起重机 5T- 32T (电动葫芦 小车)

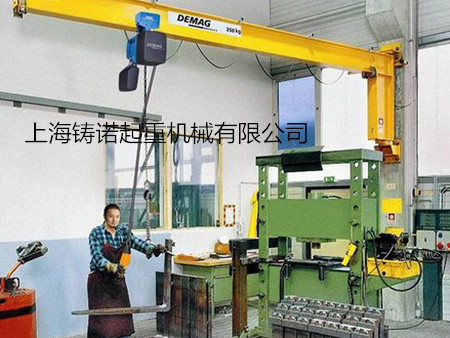

11、BZ定柱式旋臂起重机 0.2T- 10T
12、BX墙壁式起重机 0.2T- 2T
13、变频调速起重机 5T-300T
14、双小车桥式起重机 5T-100T
15、水电站桥式起重机 5T-150T
16、造船门式起重机 10T-300T
17、启闭机 5T-300T
18、铸造起重机 5T-300T
19、电动平车 5T-75T
20、架桥机 30T-150T
21、集装箱门式起重机 50T-300T (轨道式、轮胎式)
22、各种起重机及电动葫芦配件

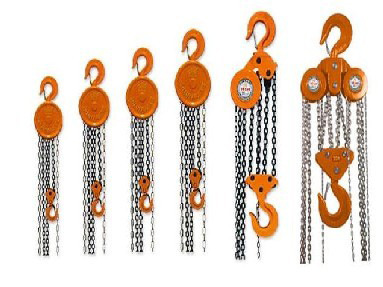

23、手拉葫芦 0.25-20T
