通过
6021电机膜
6021电气绝缘用聚酯薄膜产品具有良好的介电性能和很高的物理、力学性能，被广泛应用于中型槽间绝缘、匝间绝缘，也可适用于生产柔软复合材料，广泛适用于电气绝缘行业。
|
序号 |
指标名称 |
单位 |
指 标 值 |
|||
|
1 |
拉伸强度(纵向及横向) |
25~100μm |
Mpa |
≥150 |
||
|
>100~190μm |
≥140 |
|||||
|
>190μm |
≥110 |
|||||
|
2 |
断裂伸长率(纵向及横向) |
25~50μm |
% |
≥60 |
||
|
>50~350μm |
≥80 |
|||||
|
3 |
收缩率(纵向及横向) |
25~190μm |
% |
≤3.0 |
||
|
>190μm |
≤2.0 |
|||||
|
4 |
工频电气强度 |
V/μm |
— |
|||
|
5 |
体积电阻率 |
Ω.m |
≥1.0×1014 |
|||
|
6 |
相对介电强度(50HZ) |
— |
2.9~3.4 |
|||
|
7 |
介质损耗因数(50Hz) |
— |
≤5.0×10﹣3 |
|||
|
8 |
密度 |
kg/m3 |
6020 |
6021 |
||
|
1390±10 |
1400±10 |
|||||
|
9 |
熔点 |
℃ |
≥256 |
|||
|
10 |
表面电阻率 |
Ω |
≥1.0×1013 |
|||
|
11 |
电解腐蚀 |
目测法 |
级 |
A1 |
||
|
金属导线拉伸强度法 |
% |
≤2.0 |
||||
|
12 |
高温下尺寸稳定性 |
拉力下 |
℃ |
≥200 |
||
|
薄膜卷径、宽度极限偏差 mm |
||||||
|
宽 度 |
卷 径 |
极限偏差 |
||||
|
薄膜宽 |
膜卷端面串膜高度 |
|||||
|
8~150 |
180~250 |
±0.5 |
< 0.5 |
|||
|
>150 |
>250 |
±1.0 |
< 1.0 |
|||
|
|
|
|
|
|
|
|
应用提示：

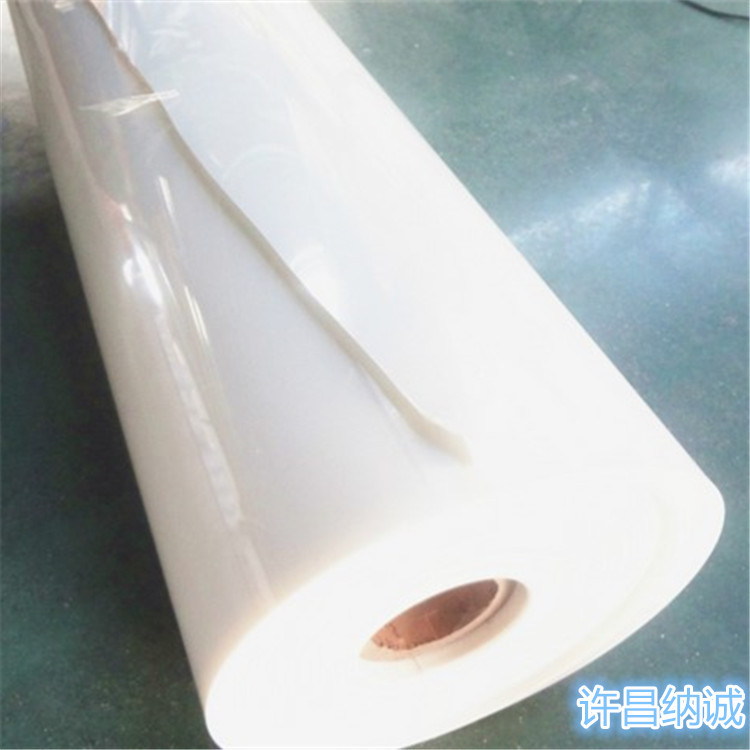

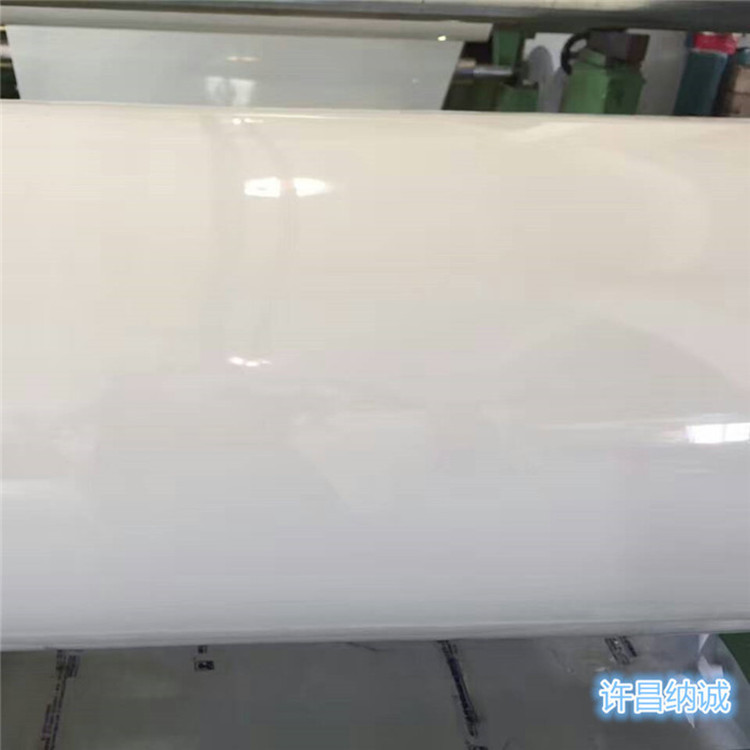

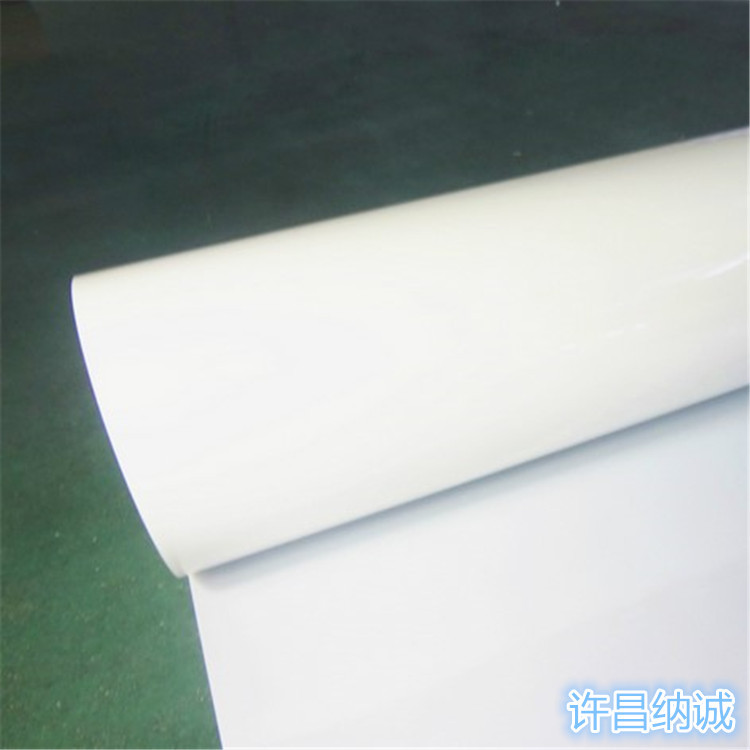

a: 6021为不透明薄膜.
b:产品广泛的应用于电气绝缘行业，如电机的槽间绝缘、匝间绝缘、线圈以及电缆的包绕绝缘等，也可用于生产绝缘柔软复合材料。
c:产品在分切和使用过程中应防止边缘产生裂痕，避免表面划伤和油污、灰尘等污染
400-850-1518
