联网感烟火灾探测器
使用说明书
安装、使用产品前，请阅读安装使用
说明书。请妥善保管好本说明书，以
便日后能随时查阅。
一. 概述
联网光电感烟火灾探测器 （以下简称
探测器）采用特殊结构设计的红外光电传感
器、性能可靠的MCU，以及SMT 贴片加工工
艺生产，具有灵敏度高、稳定可靠、耗电小、
美观耐用、使用方便等特点。
该产品不适宜在以下环境使用：
正常情况下有烟滞留的环境。
有较大粉尘、水雾、蒸汽、油雾污染、腐
蚀气体的环境。
相对湿度大于97%的环境。
通风速度大于5m/秒的环境。
二. 工作原理
探测器采用特殊结构设计的光电传感
器结合性能可靠的MCU，能有效的探测出火
灾初期阴燃阶段或生成以后产生的烟雾。当
烟雾进入探测器，使光源产生散射，光接受
元件感受到光强度，接收到的光强度和烟雾
浓度有一定的线性关系，探测器对现场参数
不断地采集、分析和判断，当确认现场数据
的光强度达到预定阈值时，启动继电器输
出。
当环境中的烟雾恢复到正常状态时,
探测器自动恢复到正常工作状态。
自检：正常情况下，按自检测试按键，
探测器进行本身内部功能测试，继电器输
出。
注意：探测器报警时，输出继电器无
源触点，触点容量1A/24VDC，
三. 技术特性
供电电源： DC9V～DC46V
电 流： 静态电流 ≤300uA
报警电流 ≤45mA
工作温度： -20℃～+120℃
相对湿度： ≤97%RH(40℃±2℃)
输出形式： 继电器触点出厂为常闭，触
点容量1A/24VDC,
.
烟雾灵敏度：0.15～0.3dB/m
四. 外形

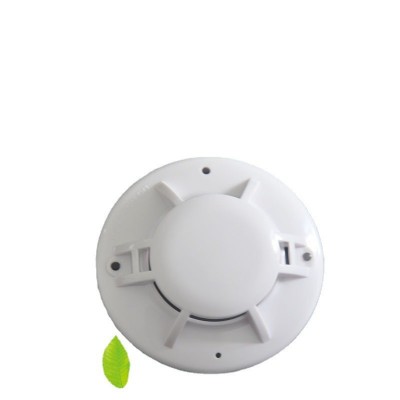

图1： 外形示意图
五. 安装调试
（1）根据安装尺寸在墙上打孔四个约
6mm 的固定孔；
（2）在打好的固定孔内塞入胀塞管，拧入
自攻螺钉，预留大约2-3mm 的间隙；
（3）探测器先连接好电源线及信号线，多
余的信号根据实际要求可以剪除；
接线方式
红色线接---DC+
黑色线接---DC-
接DC9-DC46V 电源；
白色线NC---继电器信号常闭触点；
白色线COM--继电器信号公共端触点
六. 使用说明
正常状态：探测器开机2HZ 5 次继电器
闭合/开启，探测器进入工作状态。
自检状态：对探测器应定期自检，当按
下按键时，探测器继电器输出触点闭合；
松开按键后，探测器自动恢复到正常工
作状态。
七. 故障分析与排除
报警无输出：检查接线处是否不良
频繁误报警：传感器中积灰过多，用吸
尘器清理迷宫（外部黑色塑料部分）
八. 维护
在使用过程中，如遇到使用故障，请尽
快与供应商联系，不要私自拆卸修理，
以免发生意外。
如长期不使用，必须拆下探测器，装
入包装盒中，在通风干燥处存放。
九. 运输和储存
根据GB/T15464-1995《仪器仪表包装通
用技术条件》的规定进行运输和储存。
运输储存过程中必须保持生产厂原包装
及封印完整，并保证产品不受到剧烈冲
击。
环境气温应避免剧烈变化。
装箱叠放高度不超过6 层，拆箱后
单件叠放高度不超过5 层。
