| 材质 | 碳钢 |
|---|---|
| 产地 | 武汉 |
| 尺寸 | 400-450 |
| 工作压力 | 0.8-1.2MPa |
| 类型 | 消火栓 |
| 售后服务 | 一年保修 |
| 颜色 | 红色 |
| 执行质量标准 | 国标 |
| 品牌 | 逸威 |
| 型号 | PS |
| 质量认证 | CCC |
| 是否加工定制 | 是 |
| 泡沫液混合比 | 0.03 |
一、 用途与适用范围
执行标准：GB19156-2003
Y流道型PS系列消防水炮，该消防水炮结构简单，性能稳定可靠，操作灵活，维修方便。可实现直流喷射和开花喷雾多种喷射形式，以适应多种灭火场所的需求。产品适用于配备重型消防车、消防舰艇、也可作为工矿企业、仓库、油田、贮罐的固定式消防灭火设备，主要规格、技术参数及性能均符合中华人民共和国标准GB19156-2003《消防炮通用技术条件要求》。
二、主要性能参数及性能
| 型号 | 流量L/s | 射程(m) | 工作压力MPa | 最大仰角 （°） | 最小俯角 （°） | 水平转角 （°） | 发泡倍数(20℃时) | 25%析液时间/min(20℃时) |
| PS20 | 20 | ≥50 |
≤1.0 |
≥70 |
≤-30 |
≥360 |
≥5 |
≥2.5 |
| PS30 | 30 | ≥55 | ||||||
| PS40 | 40 | ≥60 | ||||||
| PS50 | 50 | ≥65 |
三、主要结构及使用概述

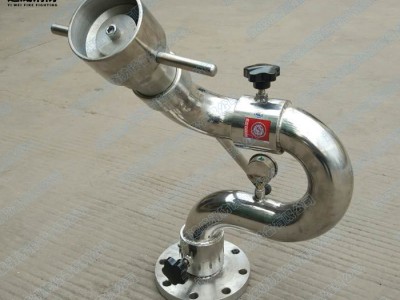

产品主要结构如图所示，主要由底座、水平锁紧手柄、操作手柄、炮身、压力表、俯仰锁紧手柄、喷嘴等零部件组成。用户可在底座上安装蝶阀以控制水流通、断开；松开水平手柄，控制操纵手柄可实现水平方向旋转，并由水平锁紧手柄在任一位置锁紧；松开俯仰手柄，控制操纵手柄可实现俯仰方向旋转，并由俯仰锁紧手柄在任一位置锁紧。调节喷嘴的手柄，进行顺、逆时针旋转，可实现炮口直流、喷雾状态的转换。
四、 安装与调整
底座法兰的安装、管路联接形式及螺栓数量、规格如图所示。非工作状态时炮筒须处于水平位置。
五、使用、维护、保养及常见故障处理
1、 本产品不应长期处于室外受日晒雨淋，当用作室外固定式消防设备时，在非工作状态下应用防护罩，应经常检查水泡水平及仰俯转动是否灵活，运动范围是否满足参数要求。的故障为转动不灵活及转动范围不够：若水平转动不灵活，从油嘴注入ZG-2润滑脂；若仰俯转动困难，调整汇流管联接螺栓，注入GZ-2润滑脂。
2、 当由于密封失效造成渗漏时，可更换O形橡胶密封圈（密封圈具体型号可咨询厂家）。
3、 用户使用该炮喷射泡沫液后可能出现喷射效果不好的情况，该情况是因为水质中含小石子堵塞炮筒喷口所致，用户应将炮筒拆下，将堵在喷口处的石子清理干净后再将炮筒安装还原即可排除故障。
4、 每次喷射含酸碱或浑浊水后，应喷射清水以清洗水炮内腔流道；每次喷射 完清水后，应使炮管处于俯角位置，以便余水排放。
5、 每半年定期按上述操作过程对转动部位进行清洗，并加润滑脂。
六、 运输及贮存
a) 本产品单独供货时用木箱包装，整体吊装、运输、贮存。当去掉包装进行吊装、运输时，手柄、炮筒等处不能承受吊装力，运输过程中不能使手柄、炮筒等处于承受水炮自重。
b) 当贮存期限超过一年，启用时应对产品的操作性能进行检查，必要时进行清洗、维护。
c) 产品应贮于在防火、防雨、防晒、防潮及通风良好的场所。
七、 质量保证
用户在遵守本说明书的规定条件下，产品自发货之日起一年内，确因制造质量而发生损坏或不能正常工作，并有质量保修卡记录可查时，本厂免费为用户修理或更换零部件。
