批发销售Z41H 中型铸钢手动硬密封小口径法兰闸阀供应

产品价格￥97.00元/件

产品品牌未填

最小起订≥1 件

供货总量895 件

发货期限自买家付款之日起 3 天内发货

浏览次数1350

更新日期2022-02-22 17:47

诚信档案

温州诚意阀门有限公司

+ 加为商友发送信件当前离线

会员级别：企业会员

已缴纳：0.00 元保证金

我的勋章： 通过 [诚信档案]

在线客服：

企业二维码： 企业名称加二维码温州诚意阀门有限公司

进入店铺公司介绍公司地址产品信息

企业名片

加入购物车立即购买

企业名片

温州诚意阀门有限公司

联系人：张建设(先生)

电子邮箱：13777708627@163.com

联系固话：13777708627

联系地址：浙江省温州市永嘉县瓯北街道浦一村张宅巷6号

【友情提示】：来电请说明在建筑云-建筑工程行业的专业平台看到我们的，谢谢！

商品信息

基本参数

品牌：	未填
所在地：	浙江温州市
起订：	≥1 件
供货总量：	895 件
有效期至：	长期有效

详细说明

品牌	诚意	连接形式	法兰	主体材料	铸钢
公称通径	DN15~D N32,DN15~DN 32,DN15~DN3 2,DN15~ DN32（mm）	适用介质	水蒸汽油品等	密封形式	硬密封型
标准	国标	流动方向	双向	驱动方式	手轮

xianqgingye_03
xianqgingye_04

undefined

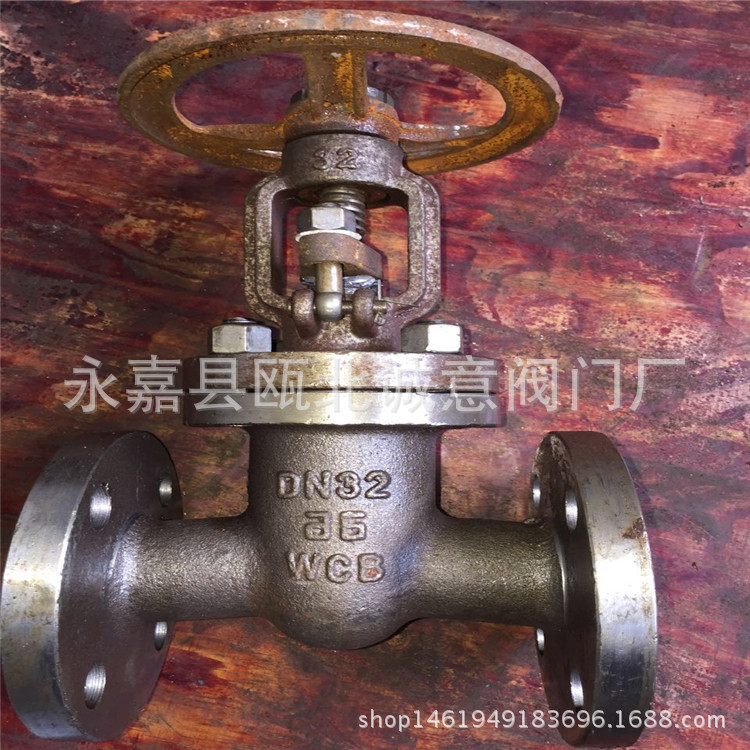

品名称：	国标铸钢闸阀
产品型号：	Z41H
产品口径：	DN15～DN600
产品压力：	0.6～10.0MPa
产品材质：	铸铁、铸钢、不锈钢等

产品介绍：
铸钢闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关, 不能作调节和节流。闸阀具有流体阻力小，密封面受介质冲刷和侵蚀小。，启闭较省力，介质流向不受限制，不扰流、不降低压力，形体简单，结构长度短，制造工艺性好，适用范围广等优点。
铸钢闸阀的种类，按密封面配置可分为楔式闸板式闸阀和平行闸板式闸阀，楔式闸板式闸阀又可分为:单闸极式、双闸板式和弹性闸板式；平行闸板式闸阀可分为单闸板式和双闸板式。按阀杆的螺纹位置划分，可分为明杆闸阀和暗杆闸阀两种。
铸钢闸阀操作方式有：手动、齿轮传动、电动、气动等。

应用范围：
铸钢闸阀适用于公称压力PN1.6～6.4MPa,工作温度-29～600℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质，不能作调节和节流。适用介质为：水、油品、蒸气、酸性介质等介质。

结构特点与优势：
设计合理，密封可靠，通道流畅，流阻系数小。
闸板、阀座密封面用铁基合金堆焊或司太立（stellite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
采用楔式弹性闸板或钢性楔式单闸板结构，中大口径设置滚动轴承，开关灵活，启闭轻松。
阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤性和耐磨性。
可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

标准规范：
设计制造标准：GB/T 12234-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008

性能规范：

公称压力 PN（MPa）	试验压力（MPa）		适用温度（℃）			适用介质
	强度试验	密封试验	WCB	Cr5Mo	1Cr18Ni9Ti
1.6	2.4	1.8	≤425	≤540	≤600	水、油品、蒸气、酸性介质
2.5	3.8	2.8
4.0	6.0	4.4
6.4	9.6	7.1

零件材料与工况：

零件名称	材料牌号
阀体	WCB	ZGCr5Mo	CF8	CF8M ZG1Cr18Ni9Ti	CF3	CF3
阀盖	WCB	12CrMoV ZGCr5Mo	304 CF8	316 CF8M	CF3	CF3 316L
支架	WCB	WCB	CF8	CF8M	CF3	CF3
闸板	WCB	ZGCr5Mo	CF8	CF8M	CF3	CF3
阀杆	2Cr13	25Cr2MoV	1Cr18Ni9Ti
阀座	25	304	304	304	304	304
垫片、垫环、密封环	包覆垫片、304、增强柔性石墨
填料	增强柔性石墨
闸杆螺母	ZCuA110Fe3

主要尺寸及重量：

公称压力	公称通径DN（mm）	主要外形尺寸及连接尺寸(mm)								重量（kg）
公称压力	公称通径DN（mm）	L	D	D1	D2	b-f	z-фd	H	Do	重量（kg）
PN16	15	130	95	65	45	16-2	4-14	170	120	5
	20	150	105	75	55	16-2	4-14	190	140	6.5
	25	160	115	85	65	16-2	4-14	205	160	9
	32	180	135	100	78	18-2	4-18	270	180	12
	40	200	145	110	85	18-3	4-18	310	200	26.5
	50	250	160	125	100	18-3	4-18	358	240	29
	65	265	180	145	120	18-3	4-18	373	240	33
	80	280	195	160	135	20-3	8-18	435	280	45
	100	300	215	180	155	20-3	8-18	500	300	63
	125	325	245	210	185	22-3	8-18	614	320	108
	150	350	280	240	210	24-3	8-23	674	360	134
	200	400	335	295	265	26-3	12-23	818	400	192
	250	450	405	355	320	30-3	12-25	969	450	273
	300	500	460	410	375	30-4	12-25	1145	560	379
	350	550	520	470	435	34-4	16-25	1280	640	590
	400	600	580	525	485	36-4	16-30	1452	640	850
	450	650	64	585	545	40-4	20-30	1541	720	907
	500	700	705	650	608	44-4	20-34	1676	720	958
	600	800	840	770	718	48-5	20-41	1874	800	1112
PN25	15	130	95	65	45	16-2	4-14	170		5.5
	20	150	105	75	55	16-2	4-14	190		7
	25	160	115	85	65	16-2	4-14	205		11
	32	180	135	100	78	18-2	4-18	270		14
	40	200	145	110	85	18-3	4-18	310		30
	50	250	160	125	100	20-3	4-18	358		34
	65	265	180	145	120	22-3	8-18	373		36
	80	280	195	160	135	22-3	8-18	435		50
	100	300	230	190	160	24-3	8-23	500		69
	125	325	270	220	188	28-3	8-25	614		116
	150	350	300	250	218	30-3	8-25	674		141
	200	400	360	340	278	34-3	12-25	818		192
	250	450	425	370	332	36-3	12-30	969		207
	300	500	485	430	390	40-4	16-30	1145		400
	350	550	550	490	448	44-4	16-34	1280		631
	400	600	610	550	505	48-4	16-34	1452		900
	450	650	660	600	555	50-4	20-34	1541		1013
	500	700	730	660	610	52-4	20-41	1676		1166
	600	800	840	770	718	56-5	20-41	1874		1258
